产品概述

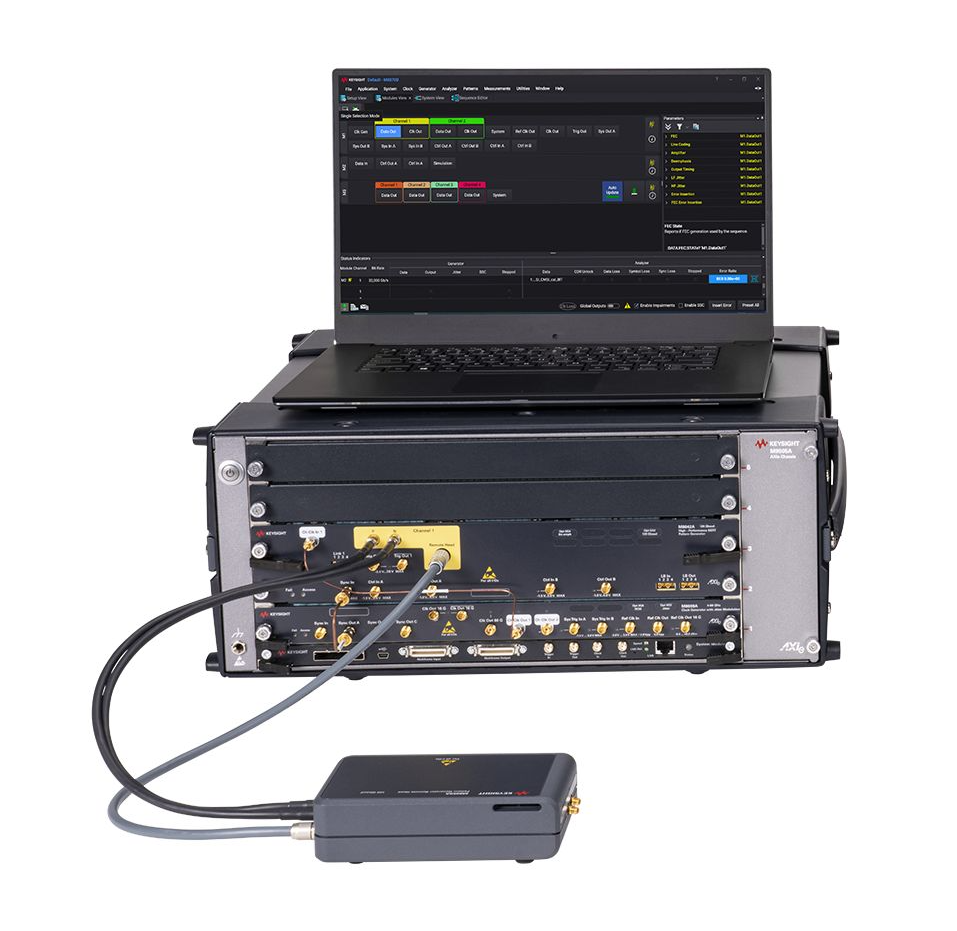

Keysight M8050A 120 Gbaud高性能BERT误码率测试仪提供卓越信号完整性，支持多电平信令和接收机测试，适用于1.6Tbps互连验证。其高精度性能助力高速SerDes、光通信及下一代数据中心技术的研发与验证，是前沿数字通信测试的理想解决方案。

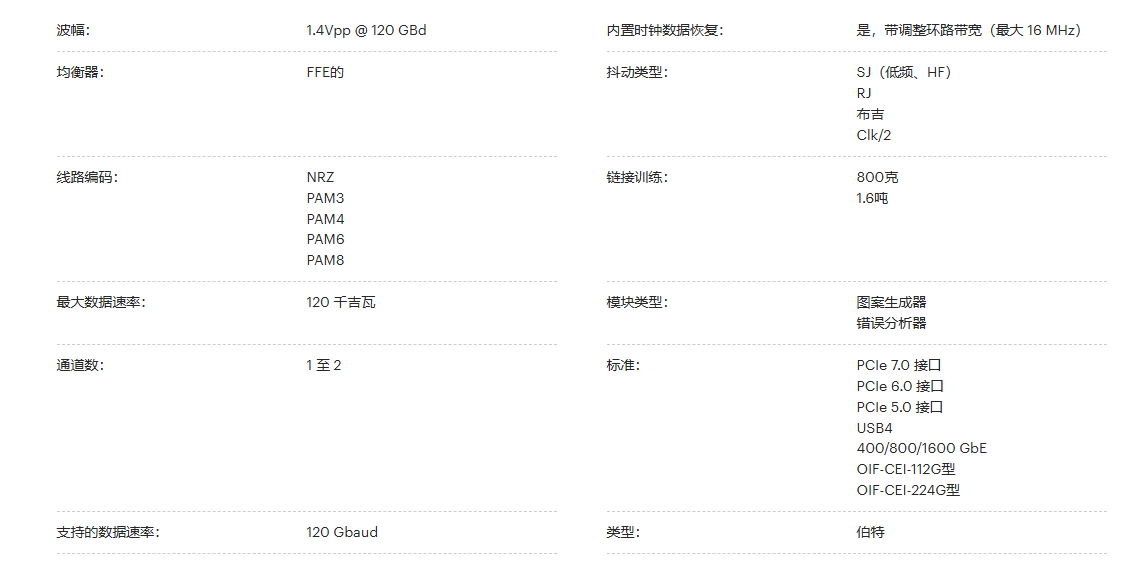

突出

符号速率从 2 到 120 GBd

支持不归零 （NRZ）、PAM3、PAM4、PAM6 和 PAM8 线路编码

内置七抽头去加重，可改善通道损耗补偿

< 5 ps和<100 fs均方根（RMS）固有随机抖动时的转换时间

集成和校准抖动注入，用于接收器容差测试 RJ、PJ1、PJ2、BUJ、sRJ、clk / 2

实时错误分析高达 64 Gbaud PAM4，具有集成时钟恢复和强大的均衡功能

具有软件许可证可升级功能的灵活解决方案

目标应用

M8050A 可帮助工程师设计和表征芯片、器件、收发器模块、子组件、电路板和系统。快速测试服务器、计算、数据中心和通信行业中以高达 120 GBd 的数据速率运行的串行 I/O 端口。将 M8050A BERT 与是德科技 UXR 系列 80 GHz 示波器相结合，为您提供完整的 1.6T 接收器和发射器测试解决方案，以评估您的以太网系统。

选项

码型生成器配置

型号 M8042A-G32 码型发生器，用于 NRZ 和 PAM4 的 32 Gbaud，模块范围的许可证

型号 M8042A-G64 码型发生器，用于 NRZ 和 PAM4 的 64 Gbaud，模块范围的许可证

型号 M8042A-G12 码型发生器，120 Gbaud，用于 NRZ 和 PAM4，模块范围许可证

通道选择

型号 M8042A-0G1 码型发生器 NRZ 和 PAM4,1 通道，2 插槽 AXIe 模块

型号 M8042A-0G2 码型发生器 NRZ 和 PAM4,2 通道，3 插槽 AXIe 模块

模块功能

型号 M8042A-0G4 去加重、模块范围的许可证

错误分析器配置

型号 M8043A-A32 用于 NRZ 和 PAM4 的 32 Gbaud 错误分析仪，带内部时钟恢复，1 通道，模块范围许可证

型号 M8043A-A64 用于 NRZ 和 PAM4 的 64 Gbaud 错误分析仪，具有内部时钟恢复功能，1 通道，模块范围许可证

错误分析器配置

型号 M8043A-0A1 误差分析仪 NRZ 和 PAM4,1 通道，2 插槽 AXIe 模块

模块功能

型号 M8043A-0A3 均衡器和解嵌，许可证

模块功能

型号 M8009A-0G3 用于多达两个通道的高级抖动调制，许可证

型号 M8009A-0G6 参考时钟乘法器，许可证

远程磁头选择

M8058A-FG 远程头，32/64 Gbaud，用于 M8042A 码型发生器

M8059A-FG 远程头，120 Gbaud，用于 M8042A 码型发生器

M8052A-FG 远程头，32/64 Gbaud，用于 M8043A 误差分析仪

底盘选择

型号 M8050A-BU2 捆绑包包括一个带 USB 的 M9505A 5 插槽 AXIe 机箱

型号 M8050A-BU3 捆绑包包括一个 M9505A 5 插槽 AXIe 机箱和一个 M9537A AXIe 嵌入式 PC 控制器，配备 16GB RAM 和 Windows 10

预配置机箱

型号 M9537A-CFG006 AXIe 高性能嵌入式控制器 ATO，选件 M16、W16

调节器

M8050A-PA1 1.6T收发机测试方案价格调整

辅料

型号 M8042A-801 用于码型发生器 M8042A 的半刚性时钟电缆，通道 1

型号 M8042A-802 用于模式发生器 M8042A 的半刚性时钟电缆，通道 2

型号 M8042A-803 同步电缆，半刚性同步模式发生器 M8042A 和 M8009A

型号 M8042A-810 用于同步第二个码型发生器 M8042A 的电缆套件

型号 M8045A-802 用于外部干扰源的匹配定向耦合器对，50 GHz，13 dB，2.4 mm

型号 M8045A-803 用于外部干扰源的匹配耦合器对，50 GHz，12 dB，2.4 mm

型号 M8050A-801 电缆套件，用于同步第二个机箱中的附加时钟模块 M8009A

型号 M8058A-801 匹配电缆对，1.85 mm （m） 至 1.85 mm （m），2 ps，0.15 m

型号 M8059A-801 匹配电缆对，1.0 mm （m） 至 1.0 mm （m） ， 1.0 ps， 0.15 m

型号 M8009A-801 时钟模块延长线（多个时钟模块需要）

N9398F 直流模块 16V DC，50kHz-50GHz，2.4mm

N9398G 直流模块 16V DC，700kHz-67GHz，1.85mm

型号 M8058A-802 端接 50 欧姆，1.85 毫米（米）

型号 M8059A-802 端接 50 欧姆，1.0 毫米（米）

M8049A ISI 通道板

型号 M9505A-801 附加灌装刀片

系统软件

M8070ISIB 用于 M8000 系列 BER 测试解决方案的可调 ISI 封装

M8070ADVB 用于 M8000 系列 BER 测试解决方案的高级测量包

M8070EDAB M8000 系列 BER 测试解决方案的误差分布分析包

台式机配件

M9048B PCIe 主机适配器：单端口 （x8），第 3 代

新功能：

码型发生器模块 M8042A：通道同步、可定制的位到符号映射、

时钟模块 M8009A：针对低于 7.9 GBd 的符号速率扩展了 HFPJ 抖动范围，

误差分析仪模块M8043A：更多CTLE预设，实时误差分布分析，

使用 UXR-B 模型进行 64 GBd 以上的误差分析。

图案发生器模块 M8042A 和远程头 M8058A 和 M8059A 的规格

M8042A 码型发生器模块的工作电压范围为 2 至 120 GBd。它有单通道或双通道版本。您可以选择三个交易品种汇率范围。M8042A 需要具有抖动调制功能的时钟模块 M8009A，以及每个数据输出通道一个远程头。对于 64 GBd 以上的作，需要 120 GBd 模式发生器远程头 M8059A。禁止使用 M8042A 模块的 P 和 N 输出。每个 M8042A 码型发生器模块需要一个 M8009A 时钟发生器模块。

对于以下生成器函数，这些模块选项是必需的：

为 NRZ 和 PAM4 生成高达 32 GBd 的码型 （M8042A-G32）

为 NRZ 和 PAM4 生成高达 64 GBd 的码型 （M8042A-G64）

为 NRZ 和 PAM4 生成高达 120 GBd 的码型 （M8042A-G12）

单通道 （M8042A-0G1）

双通道 （M8042A-0G2）

去加重，模块范围的许可证 （M8042A-0G4）

用于 USB4v2 接口的 PAM3 编码 （M8042A-0P3）

用于 224 Gbps 接口的 PAM6 编码 （M8042A-0P6）

用于 224 Gbps 接口的 PAM8 编码 （M8042A-0P8）
