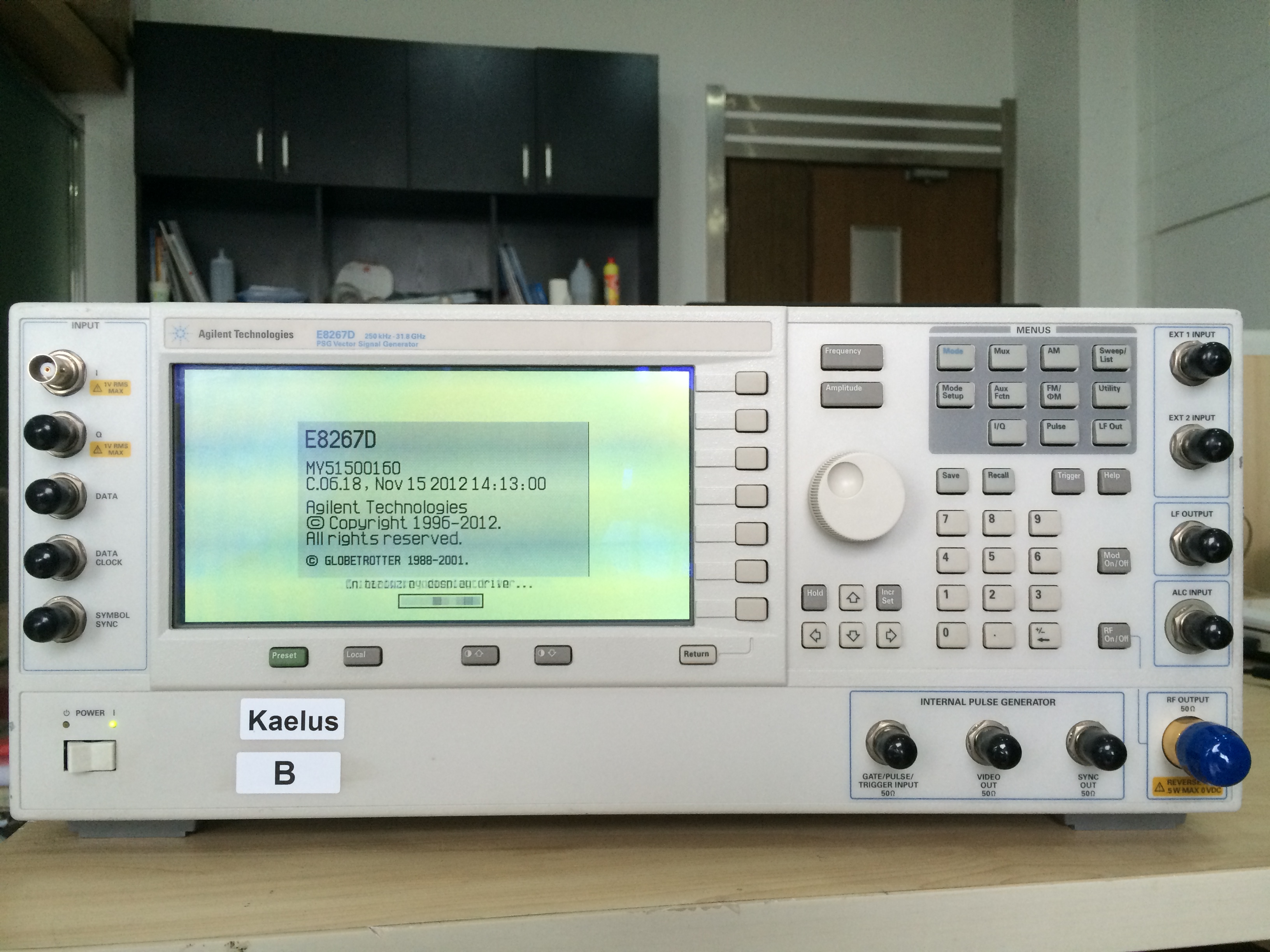

• E8267D PSG矢量信号发生器,高达44 GHz
    产品品牌:是德(Keysight)

    产品型号:E8267D

    产品状况:95成新

    联系电话:139-1554-2486

    客服QQ: 23695055
产品介绍
资料下载
相关产品


      E8267D PSG 集成高性能微波矢量信号发生器覆盖 250 kHz 至 44 GHz 的频率范围(可扩展至 500 GHz),适用于航空航天/国防、卫星通信和宽带无线等应用的设计与制造

     信号特征

100 kHz 2031.8 44 GHz0.001 Hz 分辨率)可扩展至 7590110140220325 500 GHz――毫米波信号源模块

输出功率:0.4 20 GHz 时,+23 dBm40 GHz 时,+18 dBm(典型值)

160 MHz(可扩展至 2 GHz)射频调制带宽

配有选件 UNY,具有业界佳的 SSB 相位噪声:1 GHz 信号和 10 kHz 偏置时,相位噪声为 -143 dBc/Hz(典型值)

调制和扫描

AMFMØM 和脉冲

ASKFSKMSKPSKQAM 、定制 I/Q

步进扫描、列表扫描和斜波扫描频率和功率

使用 PSA 系列选件 215 进行信号源控制

基带生成和信号生成

内置基带发生器(80 MHz 射频带宽):任意波形和实时 I/Q 信号

兼容宽带(1 GHzN6030A 任意波形发生器

生成参考信号:雷达、多频声、NPR、定制调制、WLANGPS/GNSSMATLAB ――信号生成

使用N5106A PXB基带发生器和信道仿真器提供多信道基带生成、数字 I/OMIMO 衰落和射频至射频衰落

自动和通信接口

10BaseT LAN GPIB

SCPI IVI-COM 驱动程序

后向兼容所有PSG信号发生器

     先进的微波信号发生器

        业界第一款具有以下特性的综合微波矢量信号发生器:I/Q调制范围高达44GHZ,在高达20GHZ频率范围输出

         内输出功率达到+23dBm典型值;在10GHZ信号和10KHZ频偏条件下噪声为-120dBc/HZ

         先进宽带内部基带发生器

         灵活的任意波形回放

         复杂的实时信号生成

         内置宽带 I/Q 调制器能够提供高达 2 GHz 的射频调制带宽,辅助 Agilent N6030A 独立宽带任意波形发生器进行高达 1 GHz 射频带宽   I/Q 波形仿真的最佳伴侣

         极大简化为航空航天、国防、卫星通信和宽带无线行业中的设计与制造测试应用生成复杂调制信号的过程





频率范围:

    E8267D-513      250KHZ~13GHZ

    E8267D-520      250KHZ~20GHZ

    E8267D-532      250KHZ~31.8GHZ

    E8267D-544      250KHZ~44GHZ

模拟调制:

   E8267D-UNX      超低相位噪声性能

   E8267D-UNY      增强的超低相位噪声性能

   E8267D-UNT      AMFM、相位调制和低频输出

   E8267D-UNU      脉冲调制

   E8267D-UNW      窄脉冲调制

基带发生器:

   E8267D-003      N5102A提供PSG数字输出连通性

   E8267D-004      N5102A提供PSG数字输入连通性

   E8267D-009      可拆卸闪存,8GB

   E8267D-602      内置基带发生器,64MSa存储器

硬件选件:

   E8267D-007      全合成化模拟频率和功率谐波扫描

   E8267D-1EH      改善的2GHZ以下斜波性能

   E8267D-016      宽带差分外部I/O输入

软件选件:

   N7600B          W-CDMA/HSPA+测量应用软件

   N7601B          CDMA2000/ 1xEV-DO测量应用软件

   N7602B          GSM / EDGE / EVO 测量应用软件

   N7615B          Wimax测量应用软件

   N7617B          适用于Wlan 802.11a/b/g/j/p/n/ac/ah测量应用软件

   N7621B          多音失真测量应用软件

   N7623B          数字视频测量应用软件

   N7606B          蓝牙测量应用软件

   N7624B          LTE/LTE-Advanced FDD 测量应用软件

   N7625B          LTE/LTE-Advanced TDD 测量应用软件

   N6171A          MATLAB软件

   N7620B          脉冲测量软件

   N7609B          全球导航卫星系统软件(Global Navigation Satellite Systems)

   N7607B          DFS的雷达剖面测量软件

   N7610B          短程通信测量软件

   N7614B          功率发达器测量软件

   N7608B          定制调制软件
