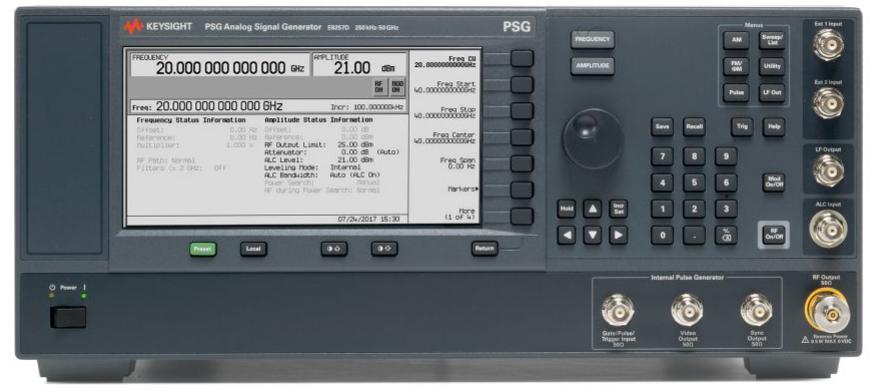

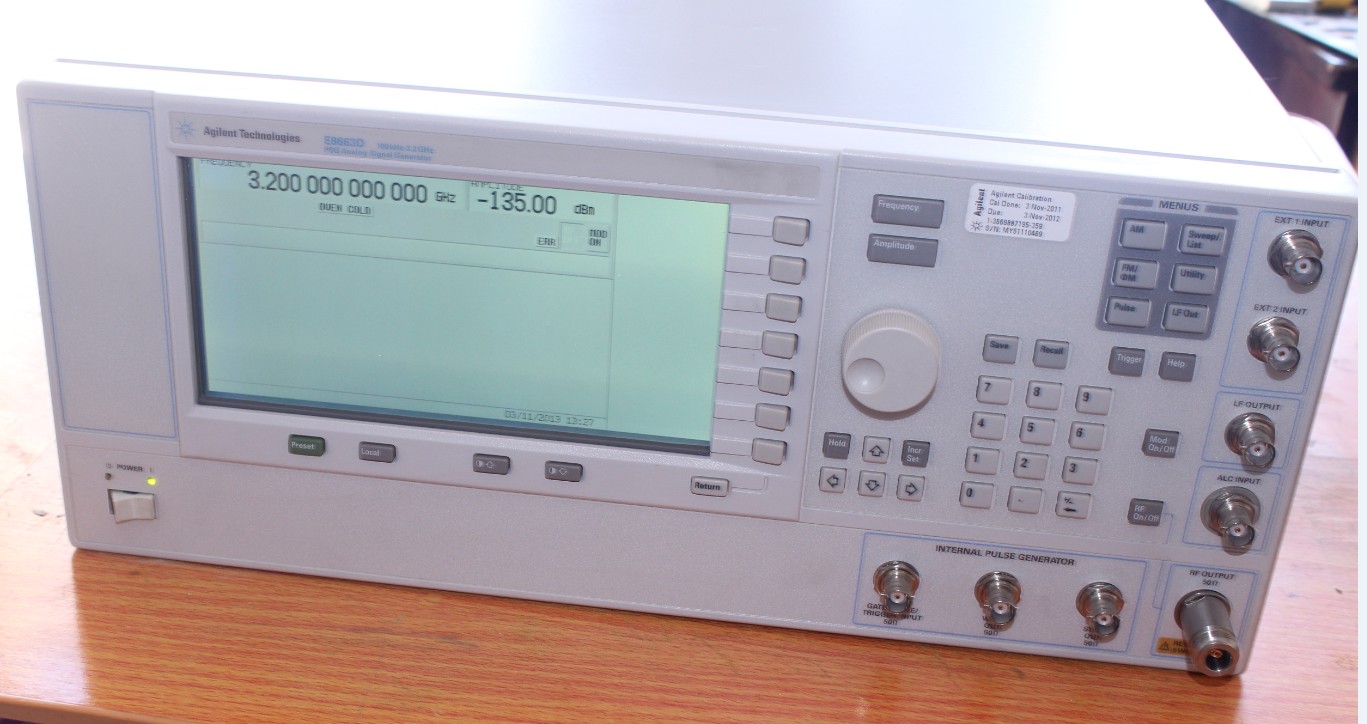

• E8257D PSG模拟信号发生器,高达67GHz
    产品品牌:是德(Keysight)

    产品型号:E8257D

    产品状况:95成新

    联系电话:139-1554-2486

    客服QQ: 23695055
产品介绍
资料下载
相关产品


       E8257D为本振(LO)替代或扫描激励响应分析生成连续波(CW)信号。它还可以有选择性地添加AM、FM、ØM和/或脉冲调制,来精确地描述射频和微波元器件及设备。同时,可以通过一些性能增强选件来配置符合您特定测试需求的信号发生器。您还可以为当前的射频和微波测试应用软件定制PSG

       信号特征

100 kHz2031.8405067 GHz,工作时可达70 GHz0.001 Hz分辨率),

10    Hz 20 GHz (仅适用于选件521)

可扩展至7590110140170220, 325, 500 GHz――毫米波模块

+26 dBm @ 20 GHz+17 dBm @ 40 GHz+14 dBm @ 67 GHz输出功率;

选件 521 可达 +30 dBm @ 6 GHz 以上(典型值)

SSB相位噪声――选件UNX

调制

AMFMØM、脉冲和扫描

8ns上升/下降时间和20 ns脉冲宽度(典型值)

两个内置函数发生器:正弦波、方波、三角波、斜波和噪声

扫描

步进扫描、列表扫描和斜波扫描(频率和功率)

使用PSA系列频谱分析仪控制信号源 PSA系列频谱分析仪

兼容Agilent 8757D标量网络分析仪代码

自动和通信接口

10BaseT LANGPIB      SCPIIVI-COM驱动器     后向兼容所有PSG信号发生器

描述

性能高达67 GHz

业界领先的输出功率、电平精度,以及高达 67 GHz 的相位噪声性能(工作时可达到 70 GHz

大输出功率和卓越的电平精度往往可以使您不必使用外部放大器便可测试大功率器件

大限度降低的测试不确定度使您可以在设计过程的初期便发现错误

全球领先的相位噪声性能(在 10 GHz 载波和 10 kHz 频偏时为 -126 dBc/Hz 典型值)是进行本地振荡器、低抖动时钟替代和相邻信道选择性测试的理想选择。

性能卓越,适用于测试先进的射频和微波雷达、通信和控制系统





    频率范围:

          E8257D-513      250KHZ~13GHZ

          E8257D-520      250KHZ~20GHZ

          E8257D-521      10MHZ~20GHZ超高输出功率

          E8257D-532      250KHZ~31.8GHZ

          E8257D-540      250KHZ~40GHZ

          E8257D-550      250KHZ~50GHZ

          E8257D-567      250KHZ~67GHZ

       模拟调制:

          E8257D-UNX      超低相位噪声性能

          E8257D-UNY      增强的超低相位噪声性能

          E8257D-UNT      AMFM、相位调制和低频输出

          E8257D-UNU      脉冲调制

          E8257D-UNW      窄脉冲调制

          E8257D-1EU      大输出功率

          E8257D-1E1       步进衰减器




E8257D用户指南



E8257D技术指标



是德信号源选型指南
