产品概述

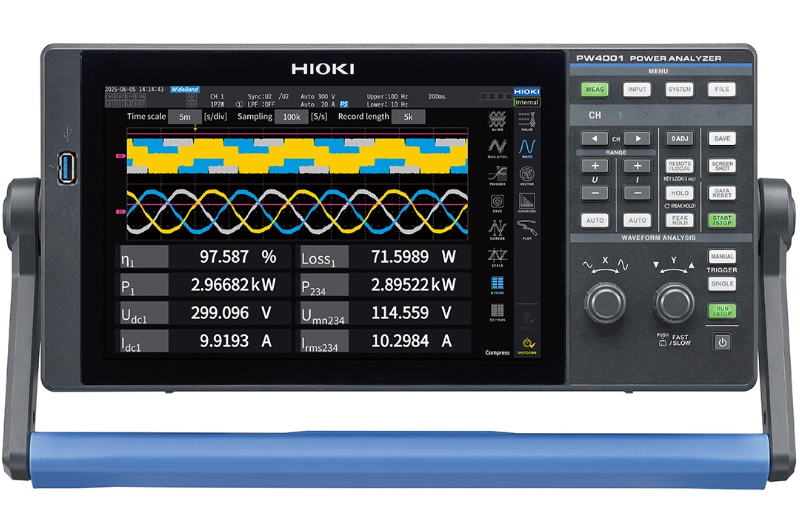

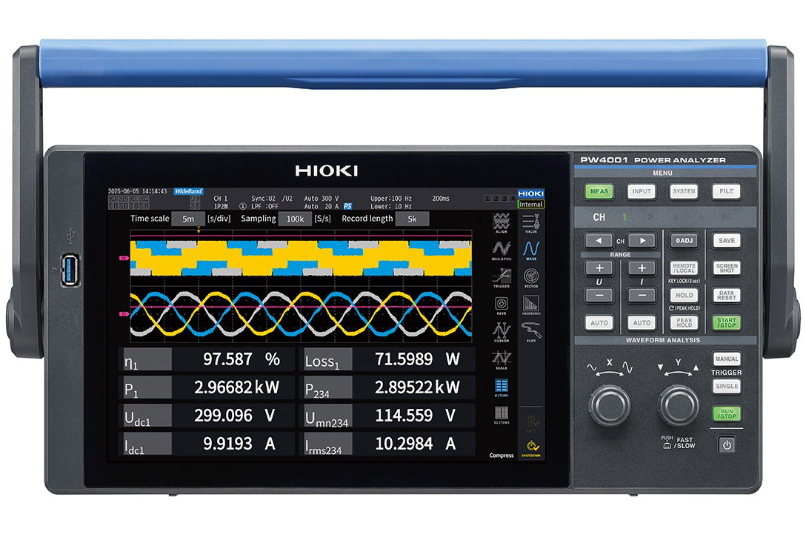

日置HIOKI PW4001功率分析仪，支持最高4通道输入，带宽达5MHz，采样率高达2MS/s，精度达读数的0.03%。适用于电机、逆变器、新能源系统等高精度功率测量场景，提供可靠数据支持。

突出

基本精度：±0.04%

可使用温度范围: -20°C〜50°C

频率带宽: DC, 0.1 Hz〜600 kHz

支持CAN/CAN FD（输入&输出）

自动相位补偿功能（仅限HIOKI日置的电流传感器）

高精度与便携性的完美结合

PW4001是一款高精度、便携式4ch功率分析仪。它实现了HIOKI日置历史上最高的直流精度 ±0.04%，测量带宽覆盖从直流到600 kHz。通过在全频带内维持精度规格，确保了从直流到高频的可靠测量。

在具备优越便携性的同时，PW4001也确保了在研发和生产现场所要求的测量精度。它适用于广泛的应用场景，包括现场测试、实验室评估和生产线检验等。

实验室级的高精度，同样也适用于现场

从xEV的油耗及功率损耗测试，到DC - DC转换器和逆变器的效率评估，再到电机效率分析，PW4001都能胜任。它是一款集卓越可靠性与广泛适用性于一身的新一代便携式功率分析仪，可应对各种测量场景。

能应对各种现场测试问题的设计

高精度捕捉瞬态功率变化

以1 ms数据更新速率和600 kHz带宽评估电机与逆变器效率。

即使是瞬态功率损耗也能准确测量。

以毫秒级精度捕捉电机功率波动

评估高频逆变器效率

自动捕捉充电与能量再生情况，实现效率的精准测算

大幅缩短电耗测试的设置时长

通过CAN电压的直接输入及灵活的车载安装，实现更快更安全的测试设置。可工作温度范围广，符合WLTP的-7℃测试要求。即使在更低的温度下也能保证精度进行测量。

无惧高低温测试。可直接安装于低温仓

在车辆附近完成测试安装。可通过同步功能扩展通道

通过CAN采集电池电压，安全且简便

适用于实车路试的便利设计

无需改造车辆即可测量功率。OBD-II输入及直流电源便于车载使用。

工作温度范围：-20℃~+50℃，适应严苛环境

支持直流电源(10.5 V ~ 28 V)，便于车载安装

通过OBD-II CAN总线，实现安全、实时的车辆数据采集

通过波形和数值确保生产质量

通过数值和波形的结合，在储能系统及功率调节器的量产检测中实现可靠且可量化的品质检查。

在直流和50Hz/60Hz下以±0.04%的精度验证效率

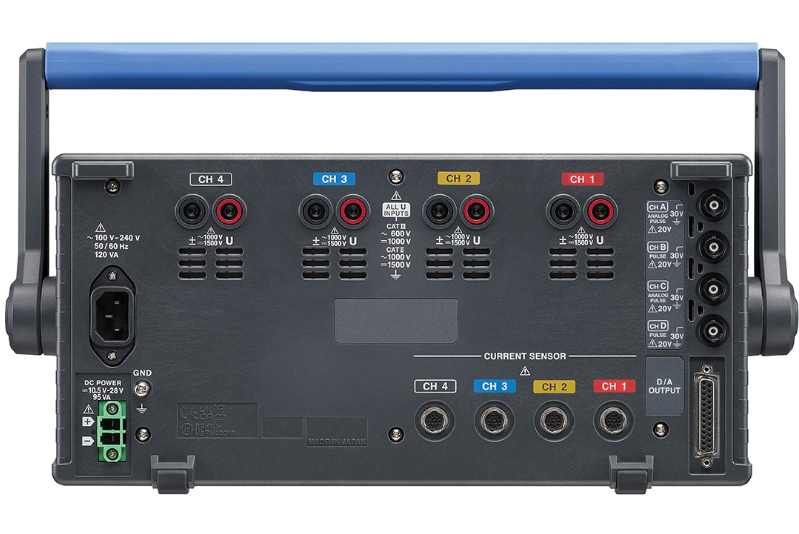

支持最高DC 1500 V的直接电压输入

2.5 MHz采样率，可准确捕捉开关波形

尺寸减半，便捷翻倍

这款采用纤薄设计的钳式电流传感器，在狭窄空间的安装便捷性大幅提升。

它能让发动机舱内的繁琐操作变得简单又高效，大大缩短油耗测试和性能测试的准备时间。

不仅能缩短安装设置的时间，还能降低因强行安装导致传感器损坏的风险。该传感器满足WLTP和SAE J1634标准的电流精度要求，可高精度（DC精度0.07%）测量最大达500A的AC/DC电流。
