产品概述

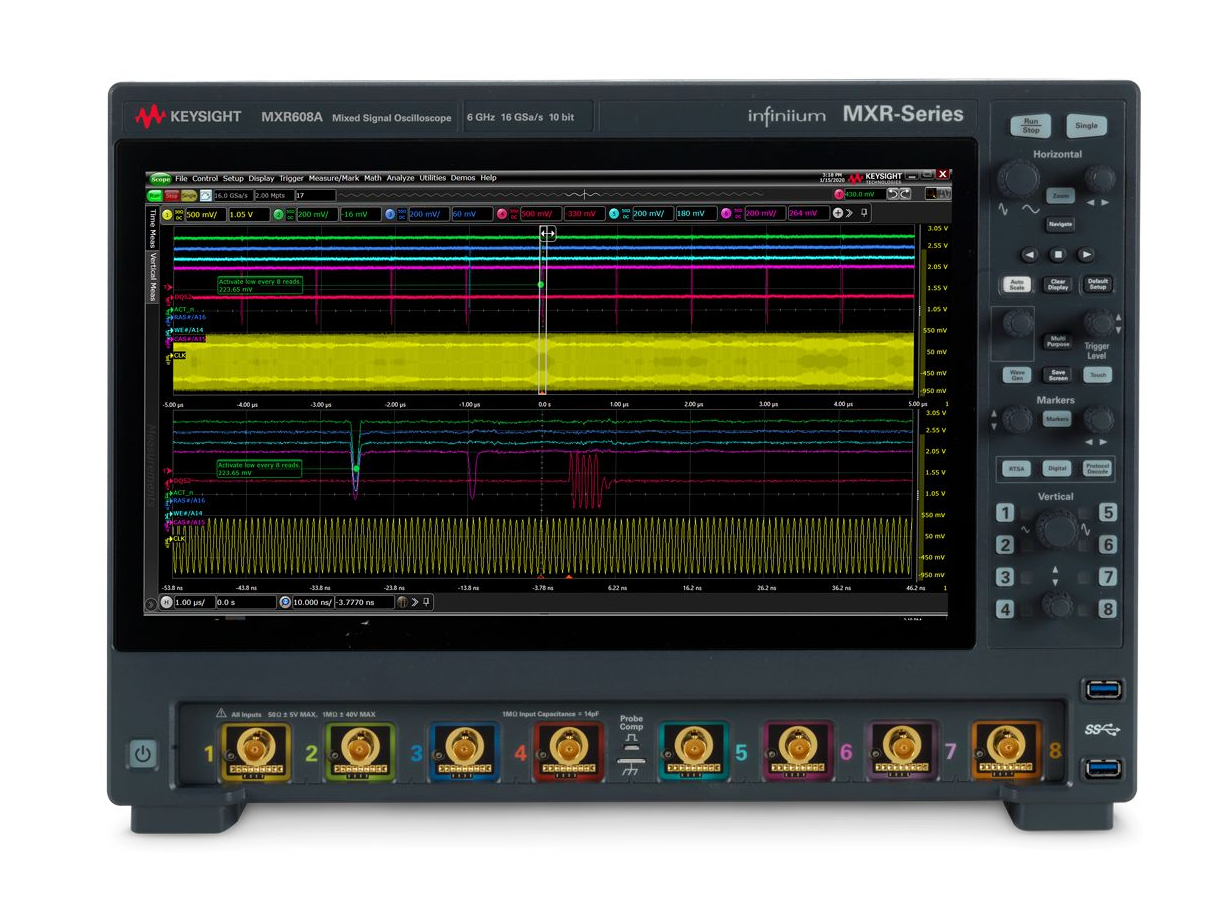

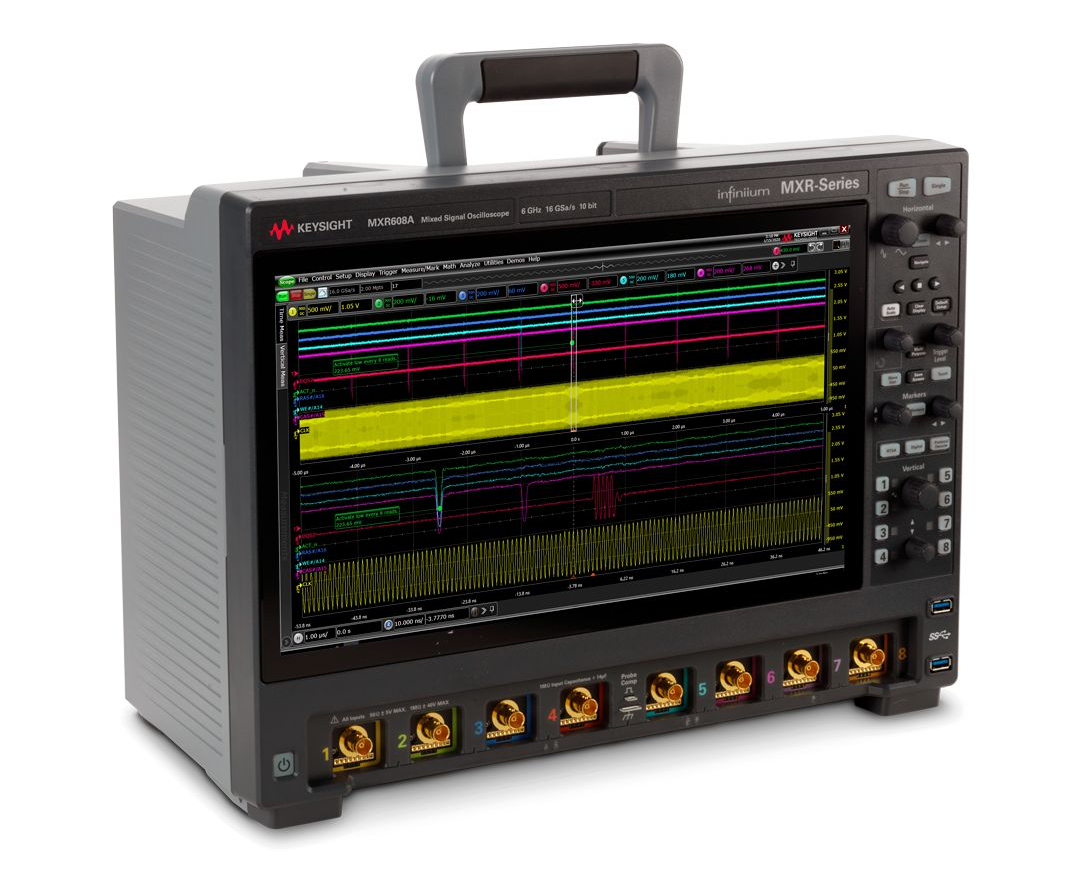

是德科技MXR608A Infiniium示波器，8通道同时提供6GHz带宽。它集示波器、频谱分析仪和逻辑分析仪于一体，凭借16位高分辨率，可对复杂嵌入式系统进行实时深度分析，是高速数字设计的理想测试平台。

功能

所有 8 个模拟通道均为 6 GHz

Infiniium UXR 系列 ASIC 的测试速度比以往任何时候都快

ENOB高达 9.0，噪声低至 43 μV 进行精确测量

最大内存为灵活的 1.6

通过 8 合 1 仪器集成扩展功能

可通过各种可能的方式进行升级 — 包括带宽和信道升级

包括什么：

每个通道一个 N2873A 500 MHz 无源探头

探头附件袋

本地化电源线

前面板硬盖

BNC 校准电缆

键盘和鼠标

是德科技 I/O 库套件、用户指南和编程指南随示波器驱动器一起提供

服务指南可在 Keysight.com 上获得

选项

附加内存

MXR000-200型 标准 200 Mpts/ch 内存

MXR000-400 内存升级，从 200 Mpts/ch 到 400 Mpts/ch

仪器选项

MXR000-MSO MSO 升级，16 个通道

高级 RTSA 和 DDC

MXR000-320 RTSA（320 MHz 跨度）和 DDC（高达 2 GHz 跨度）

MXR000-160型 RTSA（160 MHz 跨度）和 DDC（高达 2 GHz 跨度）

支持的分析软件应用程序

D9010JITA EZJIT Complete - 抖动、垂直和相位噪声分析软件

D9010SCNA InfiniiScan 测量和区域触发软件

D9010DMBA 去嵌入软件（Precision Probe、InfiiniSim Basic）

D9010POWA 电源完整性分析软件

D9010PWRA Infiniium 示波器的电源测试软件

D9010UDAA 用户定义的应用软件

D9020ASIA 高级信号完整性软件（EQ、InfiiniSimAdv、串扰）

D9010ASIA 用于 MXR/EXR/S 系列的高级信号完整性软件（EQ、InfiiniSimAdv、串扰）

软件、协议应用支持（含）

D9010LSSP 低速协议解码/触发软件（I2C、SPI、RS232、I2S、JTAG 等）

D9010AUTP 汽车协议解码/触发软件（CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT）

D9010EMBP 嵌入式协议解码/触发软件（USB2.0、eUSB2、10/100 ETH、PCIe 2/1 ...

D9010MCDP MIPI CSI 和 DSI 协议解码/触发软件（C-PHY 和 D-PHY）

D9010MILP 军用协议解码/触发软件（ARINC 429、MIL-STD 1553、SpaceWire）

D9010MPLP 低速 MIPI 协议解码/触发软件（RFFE、I3C、SPMI）

D9010MPMP MIPI M-PHY 协议解码/触发软件（DigRF、LLI、CSI-3、UniPro、UFS、SSIC）

D9010USBP USB4v2、USB4、USB 3.x 和 eUSB2 协议解码/触发软件

D9011BDLP 基本 Infiniium 协议解码/触发包

D9020AUTP 高速汽车协议解码/触发软件（100BASE-T1、1000BASE-T1、10Base-T1S）

D9010EKRP 10G/100GBASE-KR 64B/66B 和链路训练解码/触发软件

D9010PCIP 高级 PCIe 协议解码/触发软件（PCIe 6/5/4/3/2/1、SATA/SAS）

软件、合规性应用程序及其支持

D9010CPHC MIPI C-PHY Tx 合规性软件

D9010ETHC 以太网 Tx 合规性软件（以太网、EEE）

D9010USBC USB 2.0 Tx 合规软件

D9020DPHC MIPI D-PHY Tx 合规性软件

D9010XAUC XAUI Tx 合规软件

AE6910T 汽车以太网 Tx 合规性软件 10M 至 5GBASE-T1

D9030DDRC DDR3 和 LPDDR3 Tx 合规性软件

D9040PCIC PCI Express Tx 合规性软件

D90103BQC IEEE 802.3bq （25GBASE-T） 物理层验证应用

辅料

MXR2RACK 用于 Infiniium MXR 系列的机架安装套件，8U

N2796A 有源探头 - 2 GHz 单端

捆绑软件、协议应用程序，支持支持

D9020BDLP 完整的 Infiniium 协议解码/触发包
