产品概述

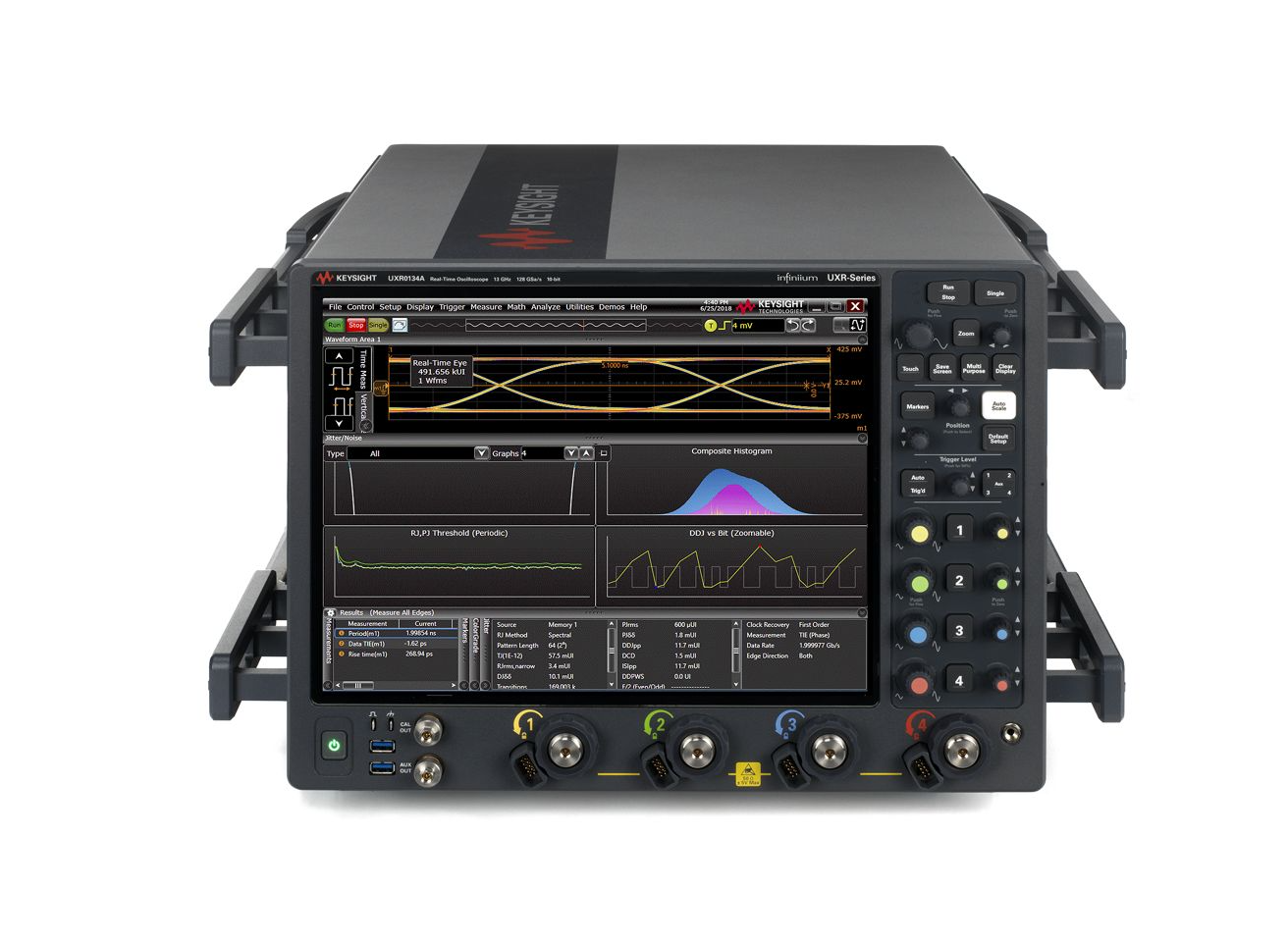

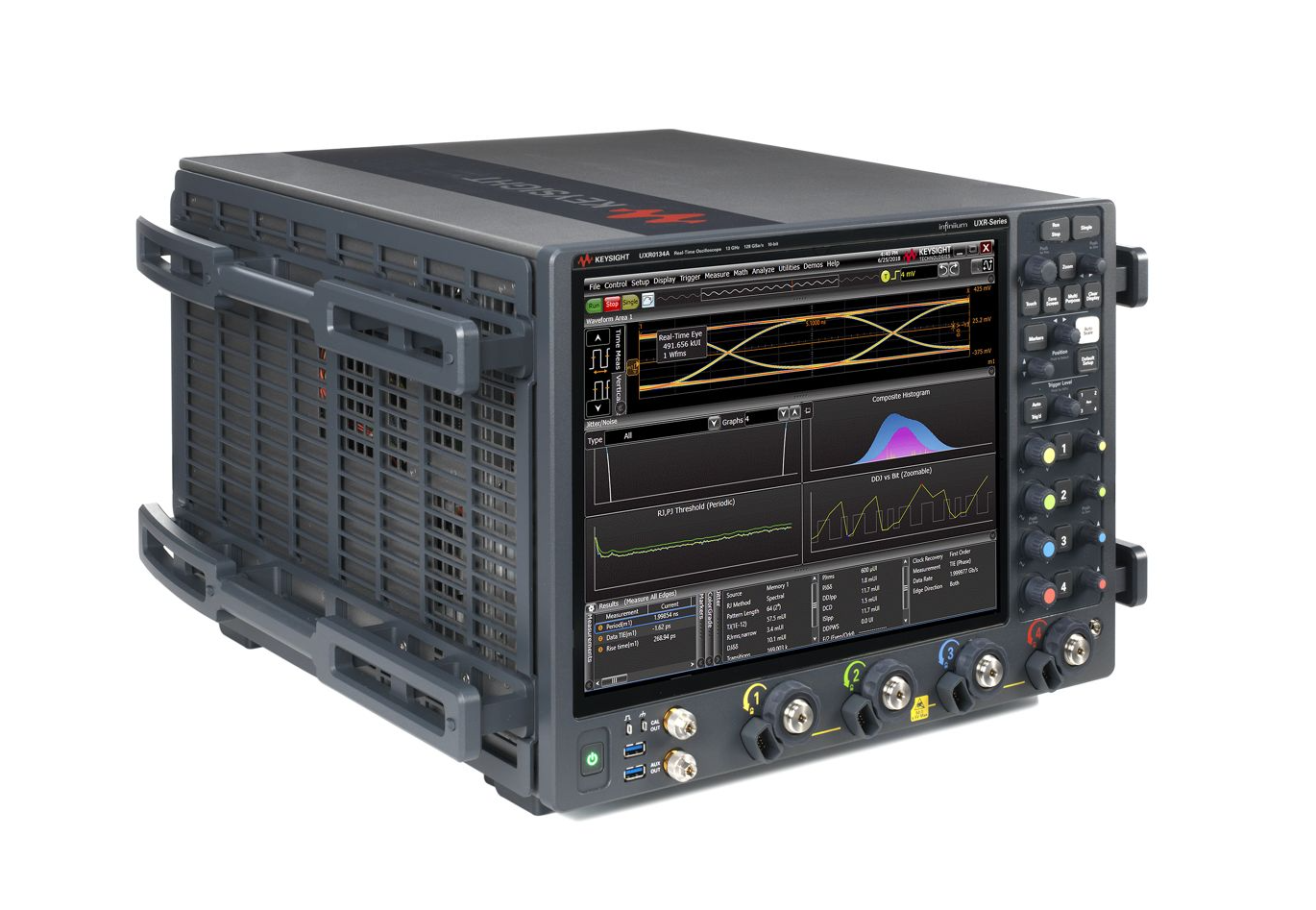

是德科技UXR0404B Infiniium UXR示波器，提供业界领先的40GHz带宽和4通道性能，配备1.85mm精密输入接口。具备超低噪声和优异精度，可精准捕获极端高速信号，满足最前沿科研与尖端设计的严苛测试需求。

突出

40 GHz 带宽，可升级至 110 GHz 实时示波器带宽

包括每通道500Mpts内存，可升级到每通道 2 Gpts 内存

所有通道均为 256 GSa/s采样率

包括 160 MHz DDC，可升级到 2.16 GHz DDC

包括 160 MHz RTSA，可升级到 320 MHz RTSA

可选的可配置毫米波扩展带宽窗口，最高可达 30 GHz

高清10位模数转换器 （ADC）

业界最低的噪声和抖动测量本底

业界最高的 ENOB 支持带宽

可选校准模块 N2126A，用于现场自校准

包括高速 SDA 和时钟恢复

包括用户定义的功能

包括 InfiniiSim Basic，只需用一个模块模型即可补偿通道损耗

包括 PrecisionProbe/PrecisionCable，有助于快速表征探头或电缆损耗

包括什么

可移动 960 GB 企业级 SSD 2.5“ 硬盘

一个扭矩扳手 8 磅英寸，5/16 英寸

每通道一个适配器，1.85 mm 母对母

一个同轴适配器，2.92 mm 至 2.40 mm 母对母

一个连接器保护器，3.5 mm 母对母

特定国家/地区的电源线

前盖

USB键盘

USB光电鼠标

带腕带和脚跟带的防静电垫

校准证书

选项

支持的分析软件应用程序

D9010POWA 电源完整性分析软件

D9010UDAA 用户定义的应用软件

D9020ASIA 高级信号完整性软件（EQ、InfiiniSimAdv、串扰）

D9020JITA EZJIT Complete - 抖动、垂直和相位噪声分析软件

D9020SCNA InfiniiScan 测量和区域触发软件

D9020WSAA 宽带信号分析加速扩展封装

D9010DMBA 去嵌入软件（Precision Probe、InfiiniSim Basic）

D9010WSAA 宽带信号分析加速包

D9020PAMA 脉冲幅度调制PAM-N分析软件

软件、协议应用支持（含）

D9010AUTP 汽车协议解码/触发软件（CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT）

D9010EKRP 10G/100GBASE-KR 64B/66B 和链路训练解码/触发软件

D9010EMBP 嵌入式协议解码/触发软件（USB2.0、eUSB2、10/100 ETH、PCIe 2/1 ...

D9010LSSP 低速协议解码/触发软件（I2C、SPI、RS232、I2S、JTAG 等）

D9010MCDP MIPI CSI 和 DSI 协议解码/触发软件（C-PHY 和 D-PHY）

D9010MILP 军用协议解码/触发软件（ARINC 429、MIL-STD 1553、SpaceWire）

D9010MPLP 低速 MIPI 协议解码/触发软件（RFFE、I3C、SPMI）

D9010MPMP MIPI M-PHY 协议解码/触发软件（DigRF、LLI、CSI-3、UniPro、UFS、SSIC）

D9010PCIP 高级 PCIe 协议解码/触发软件（PCIe 6/5/4/3/2/1、SATA/SAS）

D9010USBP USB4v2、USB4、USB 3.x 和 eUSB2 协议解码/触发软件

D9020AUTP 高速汽车协议解码/触发软件（100BASE-T1、1000BASE-T1、10Base-T1S）

D9020BDLP 完整的 Infiniium 协议解码/触发包

D9020FECP FEC （KP4） 400GE/800GE（50/100G 光电通道）解码/触发软件

辅料

N2125A UXR 示波器校准模块，1 毫米

N2156A Infiniium UXR 实时示波器的机架安装套件

N2158A Infiniium UXR 实时示波器的运输箱

N2126A UXR 示波器校准模块，1.85 毫米

N2127A UXR 示波器校准模块，3.5 毫米

N2164A Infiniium UXR 系列多框架底座电缆套件，适用于前两个 UXR 系列框架

N2165A Infiniium UXR 系列在多框架基础套件中添加一个额外的 UXR 系列框架

N2170A型 Infiniium UXR 系列多框架二到三扩展套件

软件、合规性应用程序及其支持

D9010BJAC 40GBASE-CR4 和 100GBASE-CR10 Tx 合规性软件

D9010BJBC 100GBASE-KR4 Tx 合规软件

D9010BJCC 100GBASE-CR4 Tx 合规软件

D9010CAUC CAUI-4 以太网 Tx 合规性软件

D9010CEIC Infiniium 实时示波器的 OIF-CEI 4.0 合规性应用

D9010CPHC MIPI C-PHY Tx 合规性软件

D9010EAPC 以太网 10GBASE-KR Tx 合规软件

D9010EBSC Infiniium 实时示波器的 IEEE802.3bs/cd 一致性应用

D9010ETHC 以太网 Tx 合规性软件（以太网、EEE）

D9010SFPC SFP+ Tx 合规软件

D9010USBC USB 2.0 Tx 合规软件

D9010XAUC XAUI Tx 合规软件

D9020DPHC MIPI D-PHY Tx 合规性软件

D9020USBC USB 3.2 Tx 合规软件

D9021HDMC HDMI Tx 合规软件

D9030DDRC DDR3 和 LPDDR3 Tx 合规性软件

D9040DDRC DDR4 和 LPDDR4 Tx 一致性软件

D9040DPPC DisplayPort Tx 合规性软件

D9040EDPV eDP Tx 验证软件

D9040MPHC MIPI M-PHY Tx 合规性软件

D9040PCIC PCI Express Tx 合规性软件

D9050DDRC DDR5 Tx 合规软件

D9050PCIC PCI Express5 Tx 合规性软件

D9040USBC USB4 发射器一致性测试软件

D9050LDDC LPDDR5 Tx 一致性软件

D9060GDDC GDDR6 Tx 一致性测试软件

D9042DPPC DisplayPort UHBR Tx 合规性软件

D9050CEIC OIF-CEI-112G VSR/MR/LR 电气 TX 测试软件

D90103CKC 适用于 IEEE 802.3ck 的电气 TX 测试软件（C2C、C2M、CR 和 KR，100Gb/s）

D9050USBC USB4v2 测试软件

AE6920T 汽车以太网 Tx 合规软件 10M 至 10GBASE-T1

D90103BQC IEEE 802.3bq （25GBASE-T） 物理层验证应用

D9050MPHC MIPI G5 M-PHY Tx 合规性软件

D9030DPHC MIPI D-PHY Tx 合规性软件

D90203DJC IEEE 802.3dj 212Gbps 物理层软件，用于 Infiniium 实时示波器

D9060LDDC LPDDR6 TX 一致性测试软件
