产品概述

是德科技M8132A数字信号处理器支持高达640Gb/s的测试速率，具备卓越的信号处理与分析能力。它提供高精度时钟恢复和低抖动性能，适用于高速互连、光通信及数据中心等领域的精准验证，助力研发与质检人员应对复杂数字信号挑战。

突出

功能性

数字信号处理器 （DSP） 模块，具有两个客户可访问的 FPGA

四个光数据接口 （ODI） 端口

PCIe接口

性能

两个 Xilinx UltraScale+ VU9P FPGA，总共超过 13,000 个 DSP 切片和 500 万个逻辑元件

640 Gb/s 输入 + 640 Gb/s 输出的聚合吞吐量

M8132A 是一款功能强大的数字信号处理模块，具有两个客户可访问的 Xilinx UltraScale+ FPGA、四个运行速度高达 160 Gb/s 的光数据接口 （ODI），每个接口的输入+输出速度高达 160 Gb/s，以及一个与 AXIe 背板的 PCIe Gen3 x8 链路。此外，该模块还提供触发输入和输出、同步输入和输出，用于兼容数字化仪和 AWG 模块之间的确定性延迟，以及 10 个通用 I/O 引脚。M8132A 是是德科技宽带解决方案平台的一部分，该平台由一系列兼容仪器组成，包括数字化仪、任意波形发生器、数字信号处理器和存储模块。

选项

M8132A 数字信号处理器 640 Gb/s

主要特点

两个大型 Xilinx Ultrascale+ VU9P FPGA 可用于定制处理功能

4 个 160 Gb/s 双向光数据接口 （ODI） 或 3 个 ODI + 8 个 10 GbE 接口

聚合吞吐量高达 640 Gb/s 输入 + 640 Gb/s 输出

PCIe 背板接口高达 Gen3 x8

数字化仪、DSP 模块和 AWG 之间的确定性延迟

2 插槽 AXIe 模块

是德科技宽带解决方案平台 （WSP） 的一部分

宽带解决方案平台

M8132A 是是德科技宽带解决方案平台的一部分，该平台由一系列兼容仪器组成，包括数字化仪、任意波形发生器、数字信号处理器和存储模块。这些产品之间的互连基于高速光数据接口。

光数据接口/千兆以太网接口

AXIe 联盟已为高级仪器和嵌入式系统 （http://www.axiestandard.org/odispecifications.html） 标准化了高速光数据接口 （ODI）。

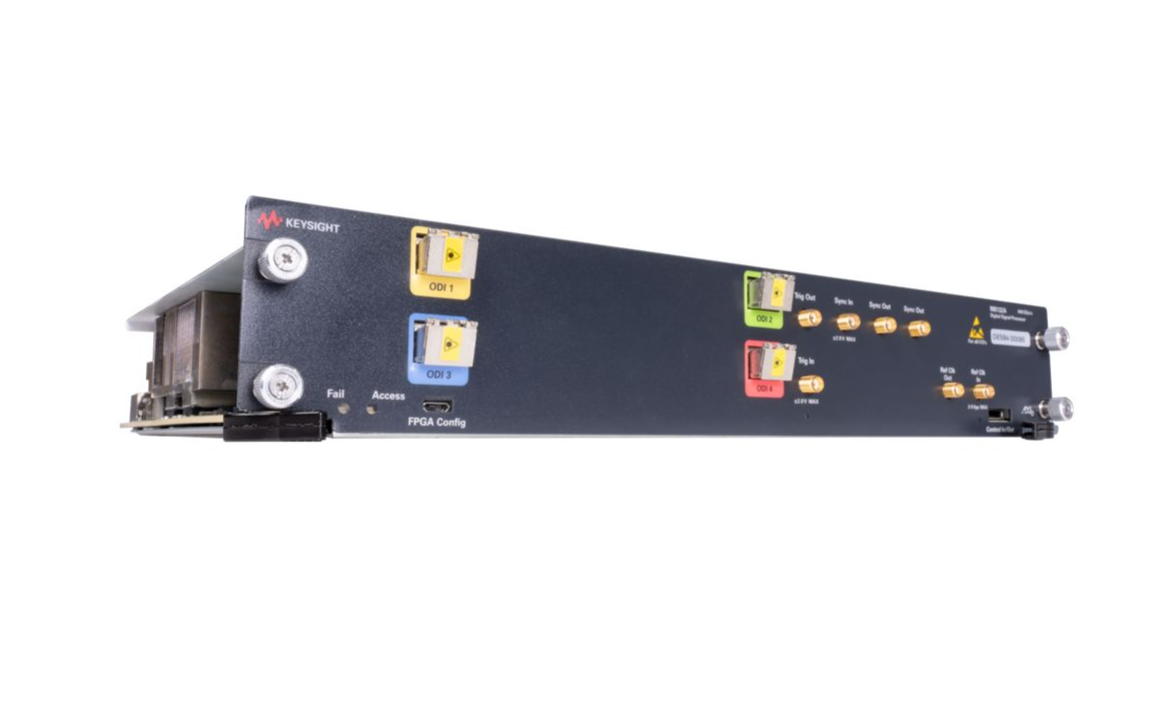

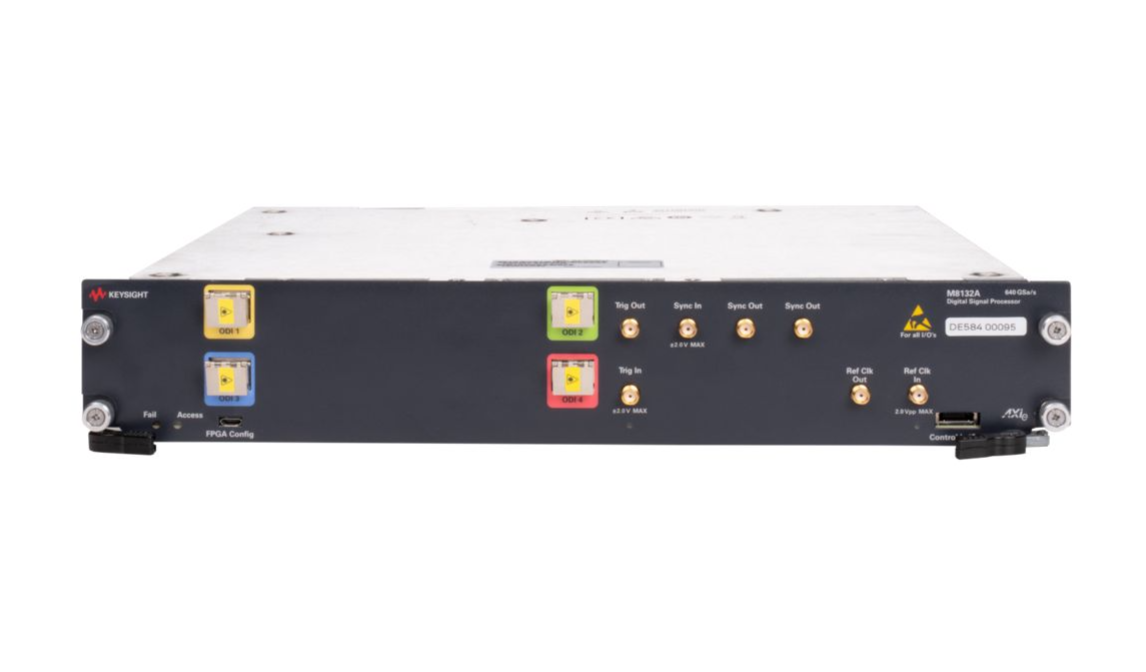

M8132A 的前面板上有四个 ODI 端口，每个端口都允许以每个方向高达 160 Gb/s 的速度传输和接收数字数据。

光数据接口充当宽带数字化仪、AWG、数字信号处理模块、大容量存储设备或定制硬件之间的骨干。由于采用模块化结构，可以实现不同的系统配置。下面的应用程序部分显示了一些示例。

其中一个 ODI 接口也可以配置为八个 10 GbE 以太网 （10 GbE） 接口，如以下系统框图所示。

系统框图

M8132A 是一款功能强大的数字信号处理引擎，由两个 Xilinx Ultrascale+ VU9P FPGA、四个 ODI 接口组成，每个接口的输入+输出速度高达 160 Gb/s，一个 FPGA 间链路，由 16 个高速链路组成，速度高达 22 Gb/s，以及一个与 AXIe 背板的 PCIe Gen3 x8 链路组成。此外，该模块还提供触发输入和输出、同步输入和输出，用于兼容数字化仪和 AWG 模块之间的确定性延迟以及 10 个通用 I/O。

实时信号生成

在某些 AWG 应用中，波形和序列过于复杂，无法将它们存储在传统 AWG 的存储器中。M8132A 可以提供实时计算 AWG 波形的可能性，例如基于脉冲描述符词的雷达脉冲或基于数字内容的无线电信号。

录制和回放

与兼容的 AWG 和数字化仪结合使用，M8132A 可以在宽带记录和回放系统中执行实时处理。根据所需的处理量，可以级联一个或多个 M8132A 模块。

软件

M8132A 通过 PCI Express 或 USB 从基于 Windows 的 PC 进行控制。软前面板应用程序包含配置 ODI 端口和加载 FPGA 映像的必要功能。

软前面板应用程序还提供了一个 SCPI 接口，用于远程控制 M8132A。
