产品概述

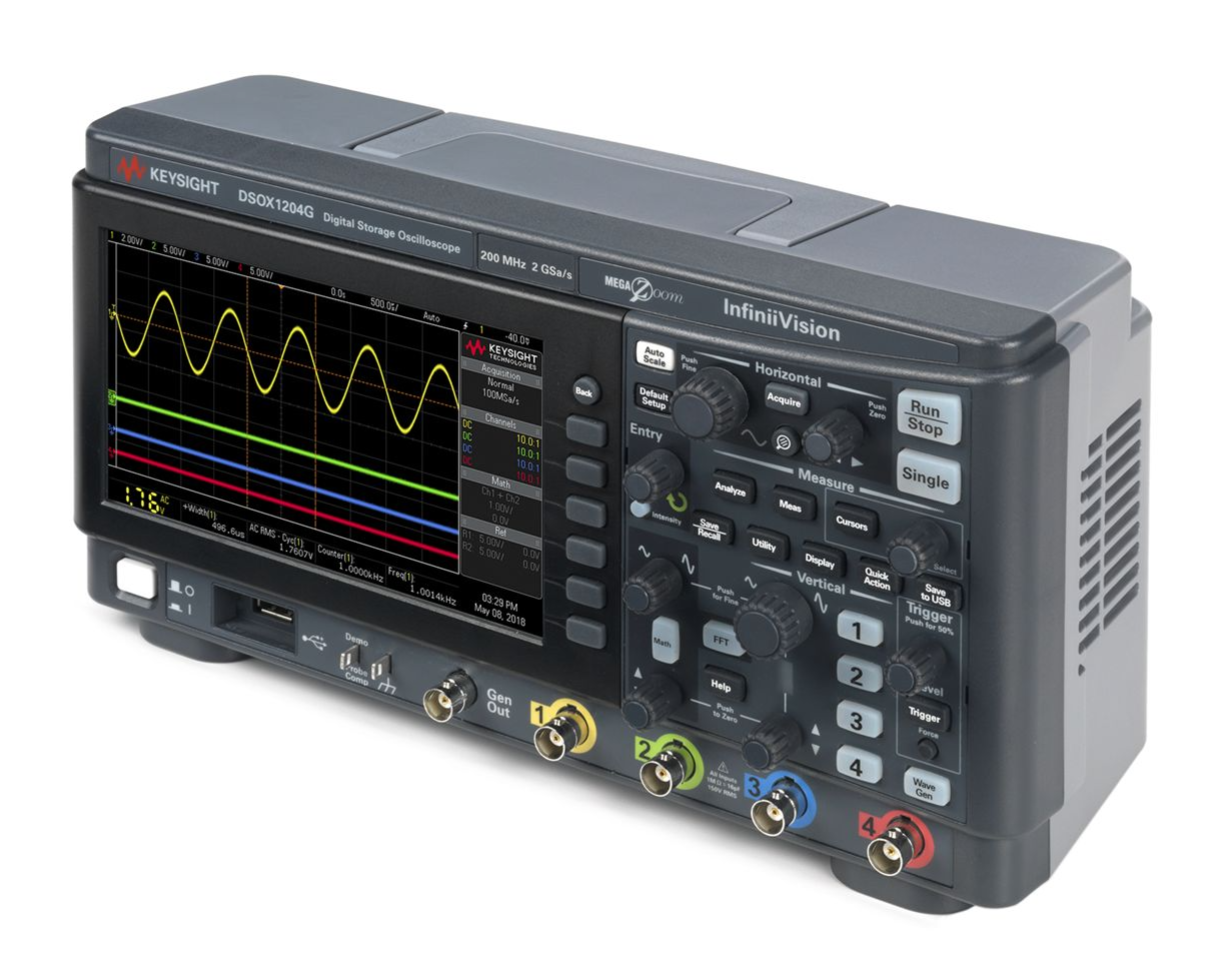

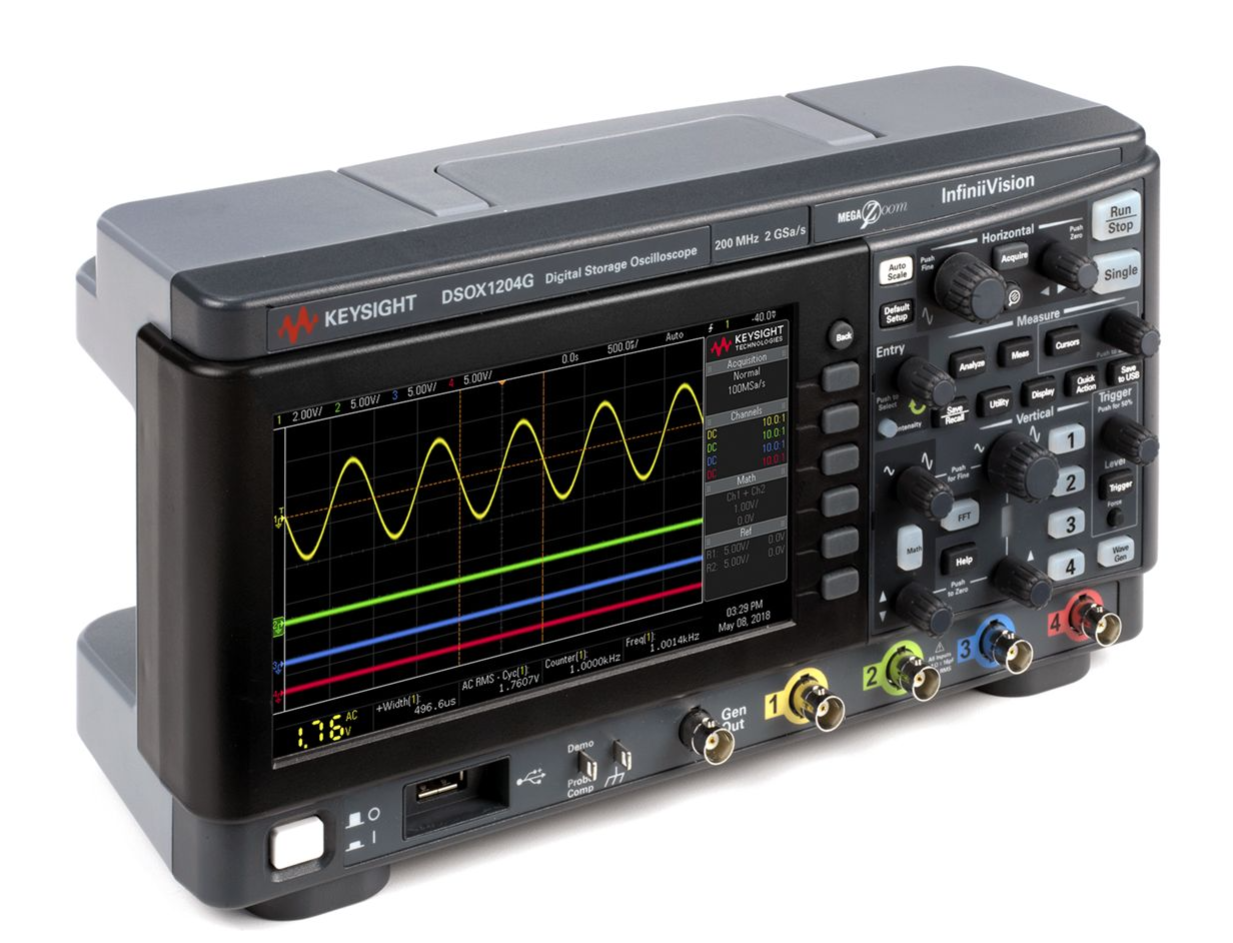

Keysight DSOX1204G 是一款经济型数字示波器，具备4通道、200 MHz带宽和2GSa/s采样率。其紧凑设计搭配8.5英寸触摸屏，支持多种触发模式和WaveGen内置函数发生器，可满足教育、研发及基础测试需求。提供直观操作体验和可靠性能，是工程师日常调试的理想工具。

突出

70/100/200 MHz（100 和 200 MHz 需要附加选项）

2GSa/s采样率

2M分

内置20MHz函数发生器（标准）

进行专业测量，包括波特图 （FRA）、模板测试、数学、FFT 和串行协议分析，所有标准

通过内置帮助和培训信号快速学习如何使用

以 200,000 个波形/秒的更新速率查看更多信号细节

包括什么：

标准 3 年保修（未序列化配件 90 天）

标准安全擦除

四个 N2140A 200 MHz 10：1/1：1 可切换无源探头

内置帮助语言支持英语、简体中文、繁体中文、日语、韩语、德语、法语、西班牙语、俄语、葡萄牙语、泰语、波兰语和意大利语

校准证书

界面语言支持GUI：英语、简体中文、繁体中文、日语、韩语、德语、法语、西班牙语、俄语、葡萄牙语、泰语、波兰语、意大利语、捷克语和土耳其语

本地化电源线

超值示波器（DSOX 型号）的领先技术

是德科技 InfiniiVision 1000 X 系列示波器旨在以令人难以置信的低价为您提供经过行业验证的优质技术。现在，您可以轻松获得触手可及的专业测量和专业知识。不要满足于更少——通过测试给人留下深刻印象。

– 70 至 200 MHz 带宽（DSOX 型号）

– 频率响应分析（波特增益和相位图），包含在 WaveGen 模型中

– 以 200,000 个波形/秒的更新速率查看更多信号细节

– 利用是德科技 60 多年的示波器专业知识，对您的测量充满信心

– 使用简单、直观的用户界面以及内置的帮助和培训信号快速轻松地进行测试

– 通过行业领先的软件分析获得专业级功能，包括针对最流行的串行总线标准的标准串行总线分析，以及 6 合 1 仪器集成

超值示波器（EDUX 型号）中的领先技术

EDUX1052A和EDUX1052G

为学生提供优质教育，并使用专业级仪器为他们进入行业做好准备。1000 X 系列利用与我们的高端示波器相同的技术，使学生能够在领先的研发实验室中使用的相同硬件和软件上进行学习。不要满足于更少 - 让您的学生为成功做好准备。

– 内置训练信号，使学生能够快速学习捕获和分析信号。

– 教育工作者的资源包包括动态教学实验室;全面的实验室指南;专为本科生编写的教程;以及为教授和实验室助理准备的示波器基础 PowerPoint 幻灯片集。

– 物联网系统设计应用课件。1000 X 系列示波器可与 U3800A 物联网 （IoT） 系统设计应用课件一起使用。

– 波特图是基本概念。1000 X 系列的频率响应分析仪功能是帮助学生了解无源 RLC 电路或有源运算放大器（仅适用于“G”型号）的增益和相位性能的完美工具。

– 提供可选的 DSOXBODE 波特图训练套件。有关更多详细信息，请参阅第 8 页。

– 带有 BV0004B BenchVue 示波器应用程序（标准）的 BenchVue 软件可让您同时控制和可视化 1000X 系列和多个测量。

更多生产力工具

本地化的 GUI 和帮助

用您最熟悉的语言作示波器。图形用户界面 （GUI）、内置帮助系统、前面板覆盖层和用户手册提供英语、简体中文、繁体中文、日语、韩语、法语、德语、意大利语、葡萄牙语、俄语和西班牙语版本。GUI 和前面板覆盖层还提供波兰语、泰语和捷克语版本，内置帮助在作过程中也提供波兰语和泰语版本。只需按住任意按钮即可访问内置帮助系统。

探头解决方案

通过使用适合您应用的探头和附件，充分利用 1000 X 系列示波器。是德科技为 InfiniiVision 1000 X 系列提供完整的创新探头和附件系列。InfiniiVision 1000 X 系列示波器标配示波器每个通道的可切换 1：1/10：1 高阻抗无源探头

教育工作者示波器培训套件

教育者示波器培训套件（标准）提供了一系列内置培训信号，以便电气工程和物理专业的学生可以了解示波器的作用以及如何执行基本的示波器测量。该套件中还包括专门为本科生编写的综合示波器实验室指南和教程。是德科技还提供了一个 PowerPoint 幻灯片集，教授和实验室助理可以将其用作示波器基础知识的实验室前讲座。本讲座大约需要 30 分钟，应在电气工程和物理专业的学生开始他们的第一个电路实验室之前进行。请注意，此 PowerPoint 幻灯片集还包括一套完整的演讲者笔记。

波特情节训练工具包

DSOXBODE 波特图训练套件由一个串联 R-L-C 电路板组成，该电路板带有一个 BNC 输入，可直接连接到示波器的 WaveGen 函数发生器的输出。有明确标记的测试点，用于探测VIN和BPFOUT（带通滤波器输出）或LPFOUT（低通滤波器输出）。该培训套件还包括一个全面的教程和实验室指南，工程专业的学生和教授可以下载。本培训指南首先介绍了带有填空问题的频率响应测量教程，然后提供了有关如何执行波特图的分步实验室说明。DSOXBODE 波特图训练套件与所有“G”型号 InfiniiVision 1000 X 系列示波器兼容。

选项

带宽升级 - 出厂安装

DSOX1200A-100 带宽升级，70 MHz 至 100 MHz，4 通道

DSOX1200A-200 带宽升级，70 MHz 至 200 MHz，4 通道
