产品概述

是德科技N4373E光波成分分析仪是高性能光通信测试解决方案，支持C/L波段（1520-1625nm），提供±0.3dB偏振相关损耗精度和40dB动态范围。适用于400G/800G相干光模块、硅光器件及光纤传感测试，集成灵活，满足研发与生产的高精度测量需求。

突出

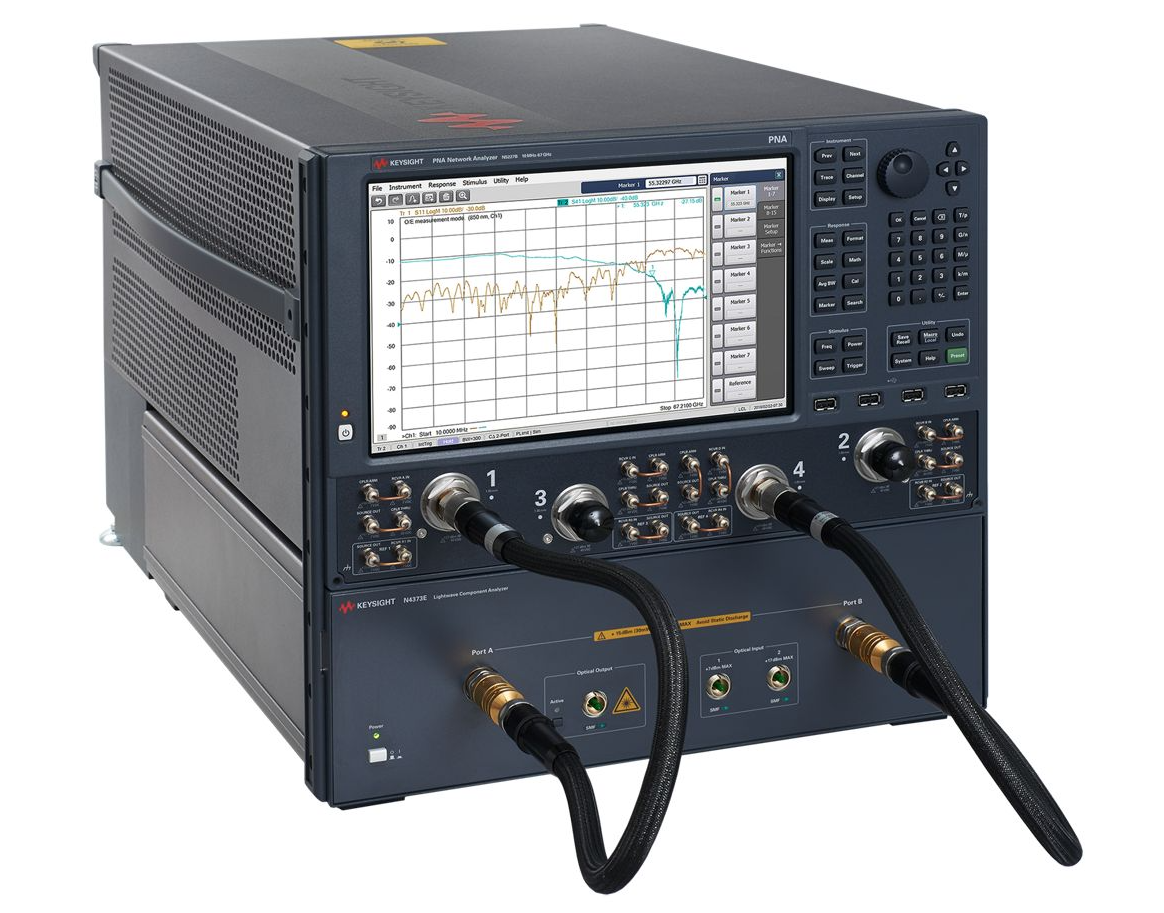

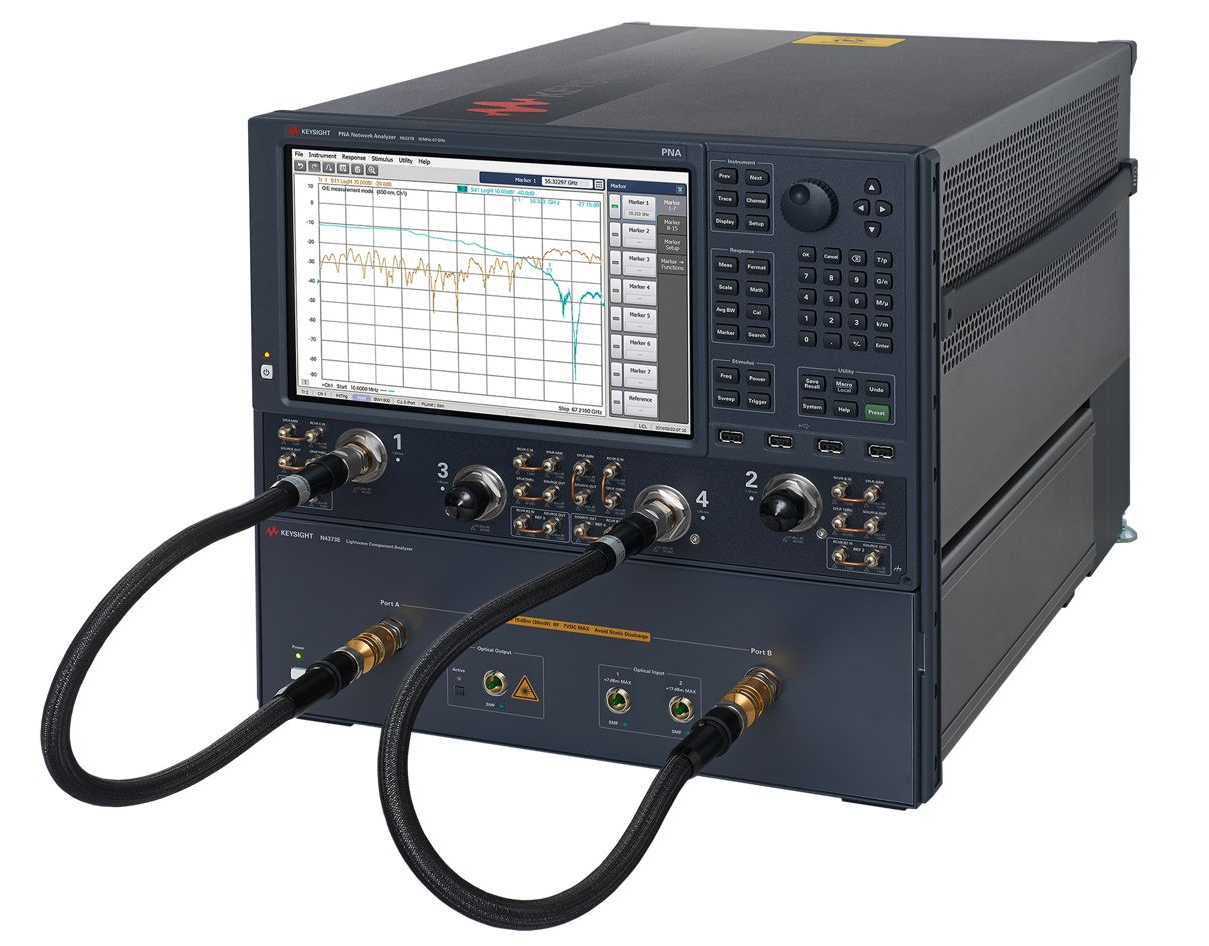

全新是德科技 N4373E 光波分量分析仪提供最新的 N5224B、N5225B 和 N5227B 网络分析仪，具有 2 端口或 4 端口配置。该 LCA 是测试高达 67 GHz 的光电元件的理想测量解决方案。它是 40G/100GbE 电光元件、400Gbit/s 和 1 Tbit/s 相干传输系统以及光纤无线电 （RoF） 和航空航天和国防 （A&D） 光电测试应用的理想测试仪器。

N4373E 可追溯至国际标准，并以交钥匙解决方案为光电 S 参数测量提供有保证的规格。基于 N4694A 电子校准套件的高度自动化用户校准程序可加快测量准备工作，无需光学用户校准。该仪器指导用户完成校准和测量设置，以提高生产率。

绝对频率响应精度

< 50 GHz 时为 0.9 dBe（典型值）

< 67 GHz 时为 1.3 dBe（典型值）

相对频率响应精度

< 50 GHz 时为 0.5 dBe（典型值）

< 67 GHz 时为 1.3 dBe（典型值）

本底噪声

< - 59 dB （W/A） （67 GHz） 用于 E/O 测量

< - 55 dB （A/W），67 GHz，用于O/E测量

其他好处

可选辅助输入，用于使用外部激光源在 1290 至 1610 nm 的波长下进行测试

内置平均功率计，用于快速验证发射机功率并指示断裂、弯曲和连接不良

基于.NET或COM和SCPI的编程接口

用户可选择的光发射机输出功率有助于适应目标测试条件

用于测试高达 50 GHz 带宽的 850 nm 设备的新版本

选项

编号 N4373E-100 带 1310 nm 光源的光学测试仪

编号 N4373E-101 带 1550 nm 光源的光学测试仪

编号 N4373E-102 带 1310 nm 和 1550 nm 光源的光学测试仪

编号 N4373E-253 50 GHz，2 端口 PNA-X （N5245B-201），带射频电缆

编号 N4373E-273 67 GHz，2 端口 PNA-X （N5247B-201），带射频电缆

编号 N4373E-240 43.5 GHz，2 端口 PNA （N5224B-200），带射频电缆

编号 N4373E-241 43.5 GHz，2 端口 PNA （N5224B-201），带可配置测试装置和射频电缆

编号 N4373E-242 43.5 GHz、2 端口 PNA （N5224B-219），带可配置测试装置、扩展功率范围、偏置三通和射频电缆

编号 N4373E-440 43.5 GHz，4 端口 PNA （N5224B-400），带射频电缆

编号 N4373E-441 43.5 GHz，4 端口 PNA （N5224B-401），带可配置测试装置和射频电缆

编号 N4373E-442 43.5 GHz、4 端口 PNA （N5224B-419），带可配置测试装置、扩展功率范围、偏置三通和射频电缆

编号 N4373E-250 50 GHz，2 端口 PNA （N5225B-200），带射频电缆

编号 N4373E-251 50 GHz，2 端口 PNA （N5225B-201），带可配置测试装置和射频电缆

编号 N4373E-252 50 GHz、2 端口 PNA （N5225B-219），带可配置测试装置、扩展功率范围、偏置三通和射频电缆

编号 N4373E-450 50 GHz，4 端口 PNA （N5225B-400），带射频电缆

编号 N4373E-451 50 GHz，4 端口 PNA （N5225B-401），带可配置测试装置和射频电缆

编号 N4373E-452 50 GHz、4 端口 PNA （N5225B-419），带可配置测试装置、扩展功率范围、偏置三通和射频电缆

编号 N4373E-270 67 GHz，2 端口 PNA （N5227B-200），带射频电缆

编号 N4373E-271 67 GHz，2 端口 PNA （N5227B-201），带可配置测试装置和射频电缆

编号 N4373E-272 67 GHz、2 端口 PNA （N5227B-219），带可配置测试装置、扩展功率范围、偏置三通和射频电缆

编号 N4373E-470 67 GHz，4 端口 PNA （N5227B-400），带射频电缆

编号 N4373E-471 67 GHz、4 端口 PNA （N5227B-401），带可配置测试装置和射频电缆

编号 N4373E-472 67 GHz、4 端口 PNA （N5227B-419），带可配置测试装置、扩展功率范围、偏置三通和射频电缆

编号 N4373E-249 将客户 43.5 GHz、2 端口 PNA（N5224A/B 或 N5244A/B）与任何配置集成（退厂）

编号 N4373E-449 将客户 43.5 GHz、4 端口 PNA（N5224A/B 或 N5244A/B）与任何配置集成（退厂）

编号 N4373E-259 将客户 50 GHz、2 端口 PNA（N5225A/B 或 N5245A/B）与任何配置集成（返厂）

编号 N4373E-459 将客户 50 GHz、4 端口 PNA（N5225A/B 或 N5245A/B）与任何配置集成（退厂）

编号 N4373E-279 将客户 67 GHz、2 端口 PNA（N5227A/B 或 N5247A/B）与任何配置集成（退厂）

编号 N4373E-479 将客户 67 GHz、4 端口 PNA（N5227A/B 或 N5247A/B）与任何配置集成（退厂）

编号 N4373E-021 直式 FC/PC SM

编号 N4373E-022 斜角 FC/APC SM

编号 N4373E-050 用于 SM 的外部光输入

数据表

Keysight N4373E 43.5/50/67 GHz

用于100G/400G/1T电光测试的单模/多模光纤光波分量分析仪

一般信息

Keysight N4373E 光波分量分析仪 （LCA） 基于新型 N52xxB 系列 PNA 微波网络分析仪，提供 43.5/50/67 GHz 的调制带宽，是开发和表征 40G/100GbE、400 Gbit/s 和即将推出的 1 Tbit/s 传输系统的光电元件的理想选择。

准确性

对于这些具有先进调制方案的现代光传输系统，光电元件在幅度和延迟方面具有非常平坦的 S21 传递函数是关键。这种性能只能通过 N4373E LCA 提供的电光参数测试来验证。

此外，需要对这些电光元件（如激光器、调制器、探测器和集成接收器）进行快速、准确、可重复和可追溯的表征，以保证调制带宽、抖动、增益和失真方面的性能。

光电器件制造商受益于通过更窄的测试裕度提高良率，因为 LCA 的电气和光学设计已针对最低噪声和纹波进行了优化，从而提高了精度。

这种先进的设计与温度稳定的发射器和接收器一起确保了数天内的可重复测量，而无需重新校准。

交钥匙解决方案

与耗时的自制设置开发相比，完全集成的“交钥匙”N4373E 有助于缩短上市时间。此外，您还可以获得完全指定、易于转移且可靠的测试仪器。凭借有保证的规格，是德科技有责任为您提供准确且可追溯的测试结果，而这些结果只能通过交钥匙解决方案实现。

新增功能！ 850 nm 多模光纤解决方案，带宽高达 50 GHz

随着 N4373E 中添加的最新选项，现在可以根据 IEEE 802.3ae - 2002 的发射条件在 850 nm 窗口中测量多模光纤的光电元件。

高生产率

N4373E 通过配备 N52xxB PNA 微波网络分析仪实现快速测量。独特的新校准概念可显着将设置时间缩短至最多几分钟，具体取决于所选的测量参数。这提高了研发或制造车间的生产率。

使用网络分析仪的高级测量功能，可以使用新型 N4373E 光波分量分析仪来鉴定被测设备的所有 S 参数相关特性，例如响应度和 3 dB 截止频率，范围为 10 MHz 至 43.5/50/67 GHz。

网络分析仪

N4373E LCA 基于新型 N52xxB PNA 系列网络分析仪，具有与所有是德科技网络分析仪相同且众所周知的用户界面。

主要优势

高绝对精度和相对精度测量提高了开发和生产过程的产量。凭借出色的准确性和可重复性，可以在世界各地的测试地点之间比较测量结果

可追溯的平衡测量频率高达 67 GHz• 可追溯至国家标准的交钥匙解决方案，可追溯至国家标准，可追溯至高置信度，上市时间快

使用快速简便的测量设置和独特的新校准流程显着提高生产率，从而降低测试成本

外部光源输入选项，可在客户选择的波长下进行测试

所有 N437xx LCA 系列的通用 PNA 和 LCA 用户界面

N437xB/N437xD 和 N437xE 系列采用相同的 LCA 软件和远程控制，简化了集成，并确保向后兼容上一代 LCA
