产品概述

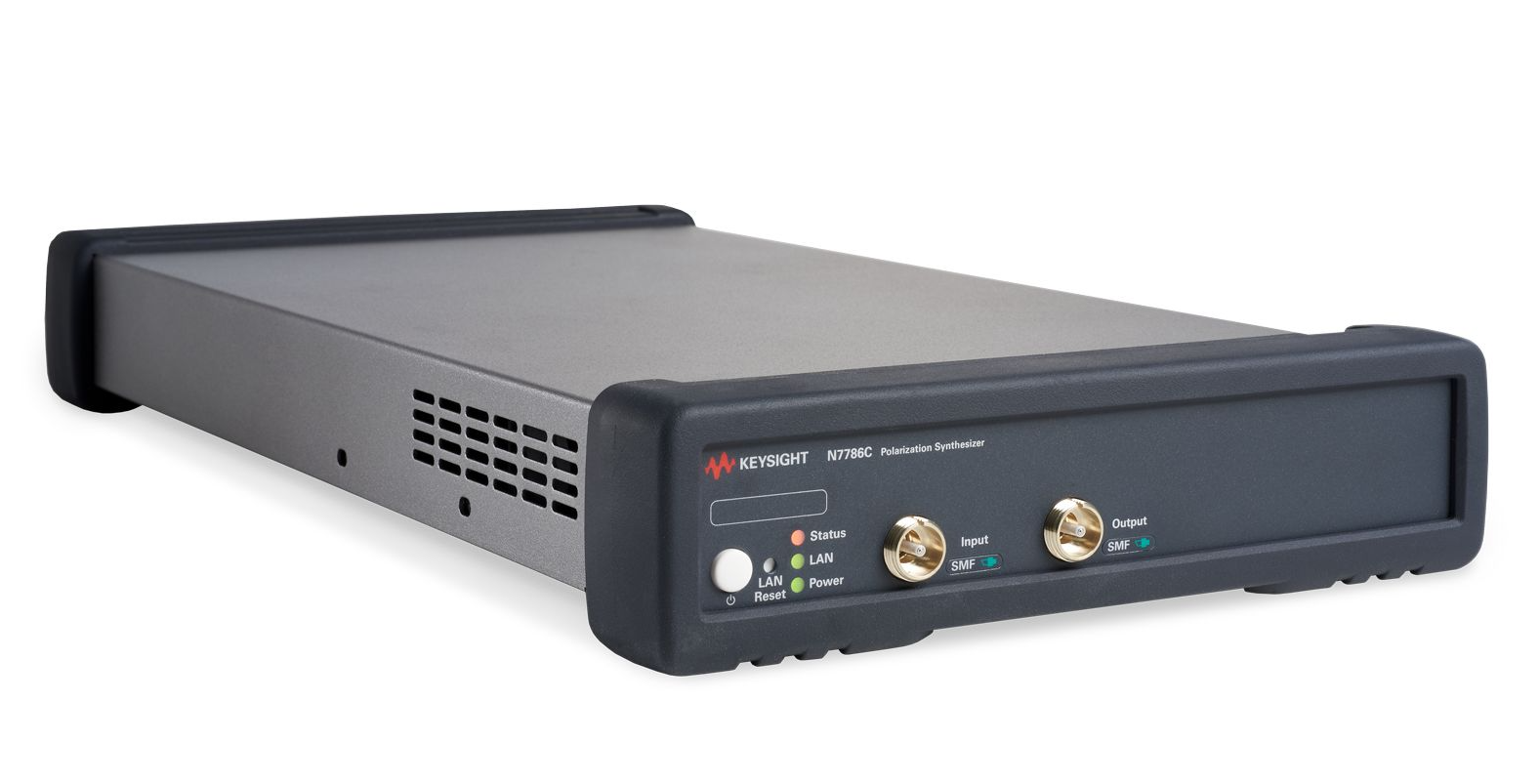

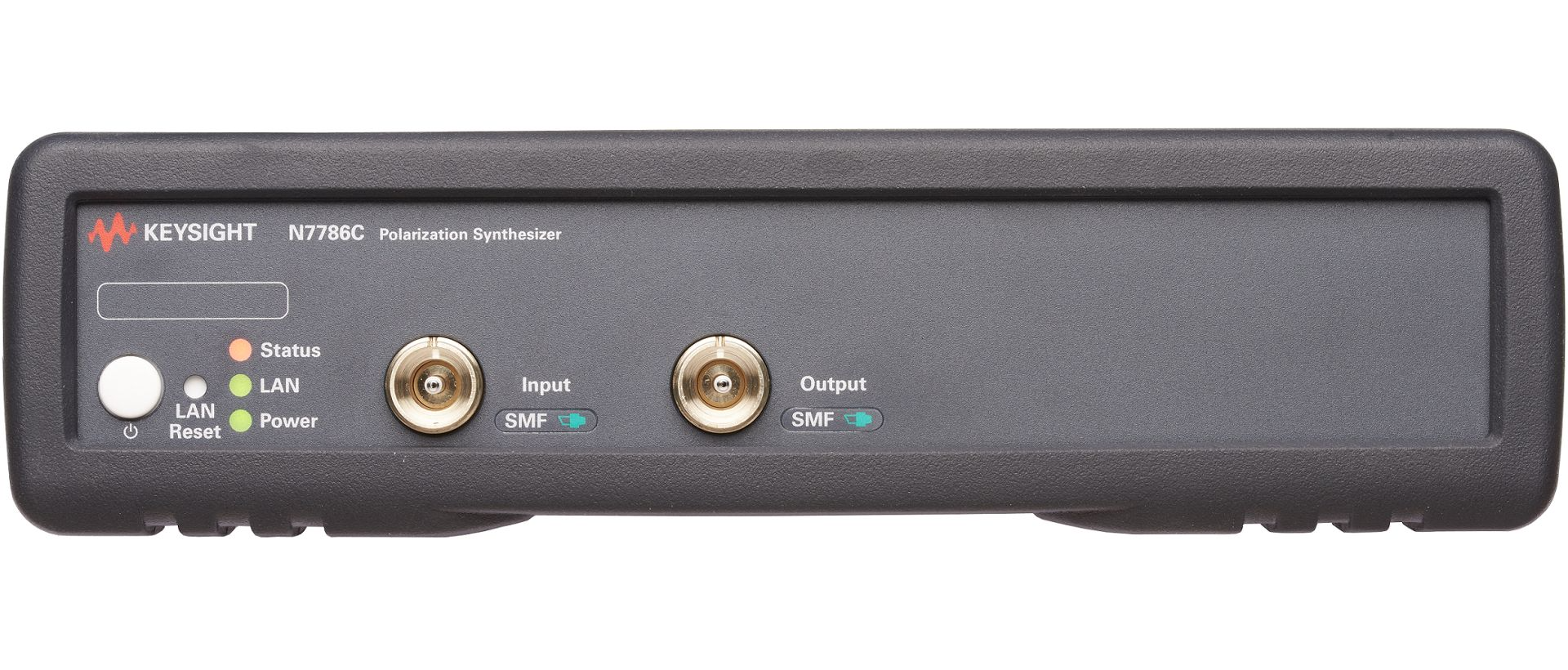

Keysight N7786C偏振合成器采用铌酸锂技术，集成高速偏振控制与旋振仪，可精确设置并稳定输出偏振态序列。支持实时监测反馈，适用于高速光通信测试与研发，确保精准偏振控制。

突出

全面的偏振稳定/控制

快速开关能力

使用光子应用软件套件实现单次扫描光谱 PDL 测量

1240nm至1650nm工作波长范围

坚固耐用，无移动光学部件

Keysight Technologies N7786C 包含一个基于铌酸锂的高速偏振控制器和一个偏振分析仪，用于监控输出信号并向控制器提供反馈。本机可以在多种模式下运行：

作为偏振稳定器，即使输入SOP出现波动和漂移，它也能提供稳定的输出偏振状态（SOP）。稳定的输出信号在标准单模光纤 （SMF） 中引导。输出 SOP 可以通过以下方式定义：

- 当用户界面中的“一劳永逸”开关被激活时，即使仪器输入上发生极化变化，当前 SOP 也会被存储和维护。

- 定义的斯托克斯：用户可以使用斯托克斯参数定义目标输出SOP，然后使用极化分析仪反馈进行设置，

- 定义的顺序：设备以选定的模式切换输出信号的SOP，循环速度高达100 kSOPs/s。

作为 SOP 开关，N7786C 以高达 40 kHz 以上的选定速率循环播放一系列 SOP。SOP 序列的内部设置首先通过稳定器功能确定，以实现快速直接切换。SOP 切换在几微秒内发生。电气触发输入可用于使扰频器与外部事件同步。

作为传统的加扰器，N7786C 以随机方式改变输出 SOP。庞加莱球体的全覆盖可以在几毫秒内实现。

作为偏振分析仪，该仪器提供真正的高速功能：最多可采集 1 M 个样品，采样速率高达每秒 1 M 个样品。

作为快速开关偏振控制器，用于单扫描波长相关 PDL 测量，结合光子学应用软件套件 （PAS）。有关详细信息，请参阅PAS文献：www.keysight.com/find/n7700

内置用户界面支持 N7786C 的许多应用。编程使用新的SCPI命令集，仪器被寻址为VISA资源。

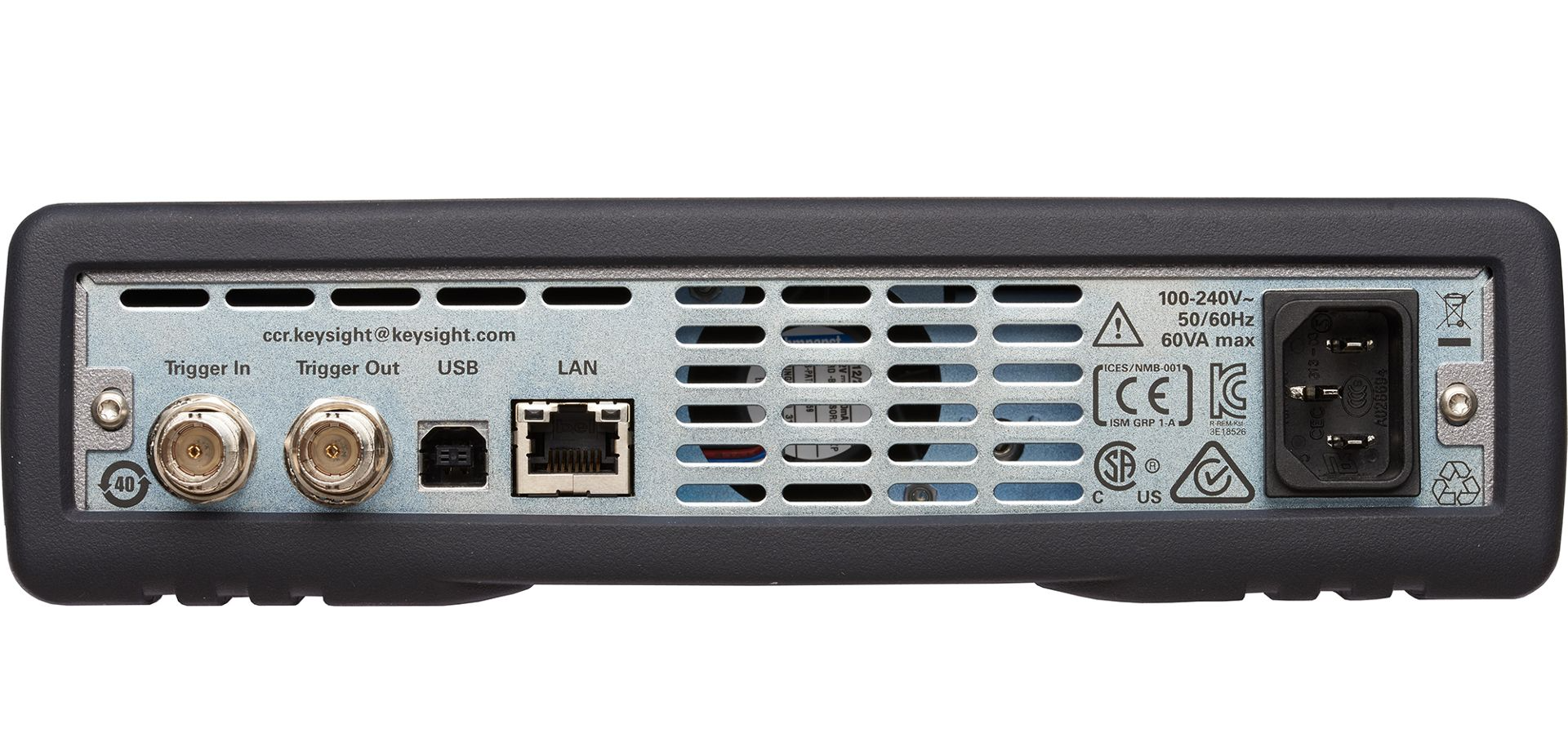

该仪器外形紧凑，仅为一个机架单元高度，具有 LAN 和 USB 接口。

N7781C 偏振分析仪

Keysight N7781C 是一款紧凑型高速偏振分析仪，可为分析光信号的偏振特性提供全面的功能。这包括庞加莱球上偏振状态 （SOP） 的表示（斯托克斯参数）。板载算法与板载校准数据一起确保在宽波长范围内实现高精度作。

由于其 1 M 样品/秒的实时测量能力，该仪器非常适合分析干扰和波动信号以及需要实时反馈极化信息的控制应用，例如在自动化制造测试系统中的数字控制回路中。

内置用户界面允许对获得的测量数据进行全面分析，并取代了 N7781B（N7781C 的前身）所需的 Polarization Navigator 软件。编程使用新的SCPI命令集，仪器被寻址为VISA资源。

该仪器外形紧凑，只有一个机架高度单元，带有 LAN 和 USB 接口。

应用

监测和测量：

极化状态 （SOP）

斯托克斯参数

偏振度 （DOP）

循环信号SOP/DOP的高速分析

PM-纤维消光比分析

偏振扰频器性能分析

入侵检测

主要特点

高速运行，高达 1 M 样品/秒

存储多达 1 M 个样品

高达 250 kHz 的模拟带宽

紧凑的尺寸，一个机架高度单元

坚固耐用，无移动光学部件

N7785C 同步扰频器

Keysight N7785C 是一款高速同步扰频器，可通过一系列极化状态 （SOP） 重复切换，并具有输入和输出触发功能。本机可以在多种模式下运行：

作为同步加扰器，该器件以随机但可重复的模式切换输出信号的SOP。SOP 的切换在几微秒内发生。SOP 在预定义的时间内保持稳定，直到它再次切换到新的 SOP。电气触发输入可用于使扰频器与外部事件同步。

作为 SOP 开关，N7785C 允许以非常高的速度和可重复性将内部波片切换到用户可定义的角度。

作为传统的加扰器，N7785C 以随机游走模式平滑地改变输出 SOP。

作为偏振稳定器，N7785C 通过程序命令使用反馈，根据外部基准设置和稳定 SOP。

选项

编号 N7786C-001 偏振合成器，1240 nm 至 1650 nm

81000高 连接器接口 E-2000（物理接触）

81000KI 连接器接口 SC

81000NI型 连接器接口，连接器类型 FC - 窄键通

81000SI 连接器接口 DIN 47256/4108

81000里 用于源模块的 LC 连接器接口

81000FI的 连接器接口 FC/PC/SPC
