产品概述

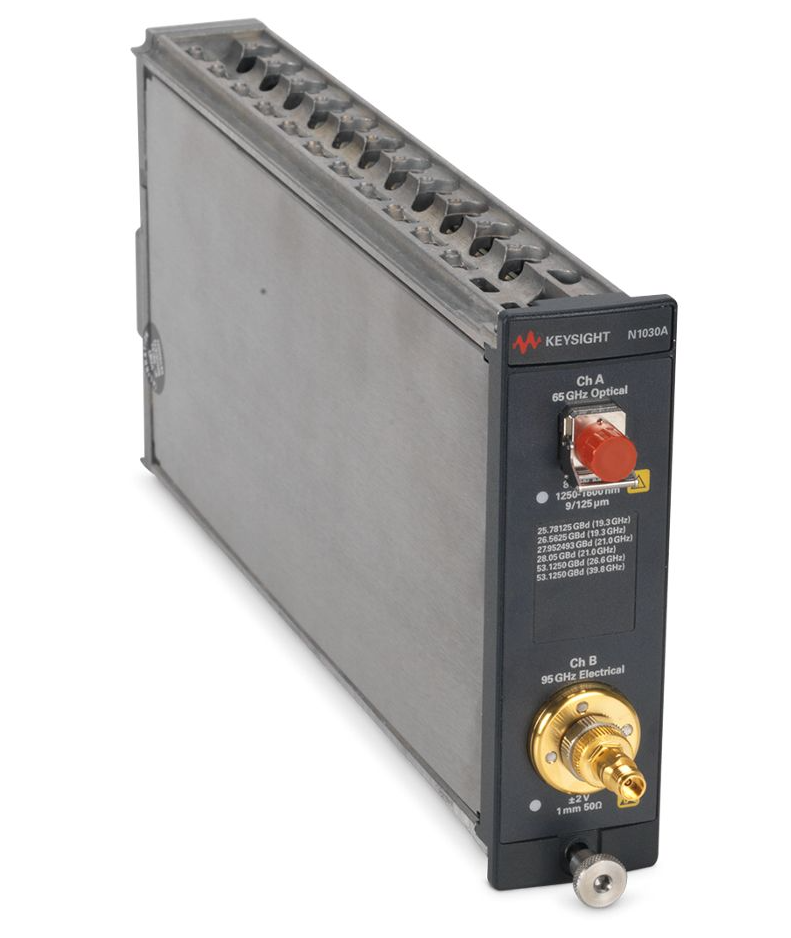

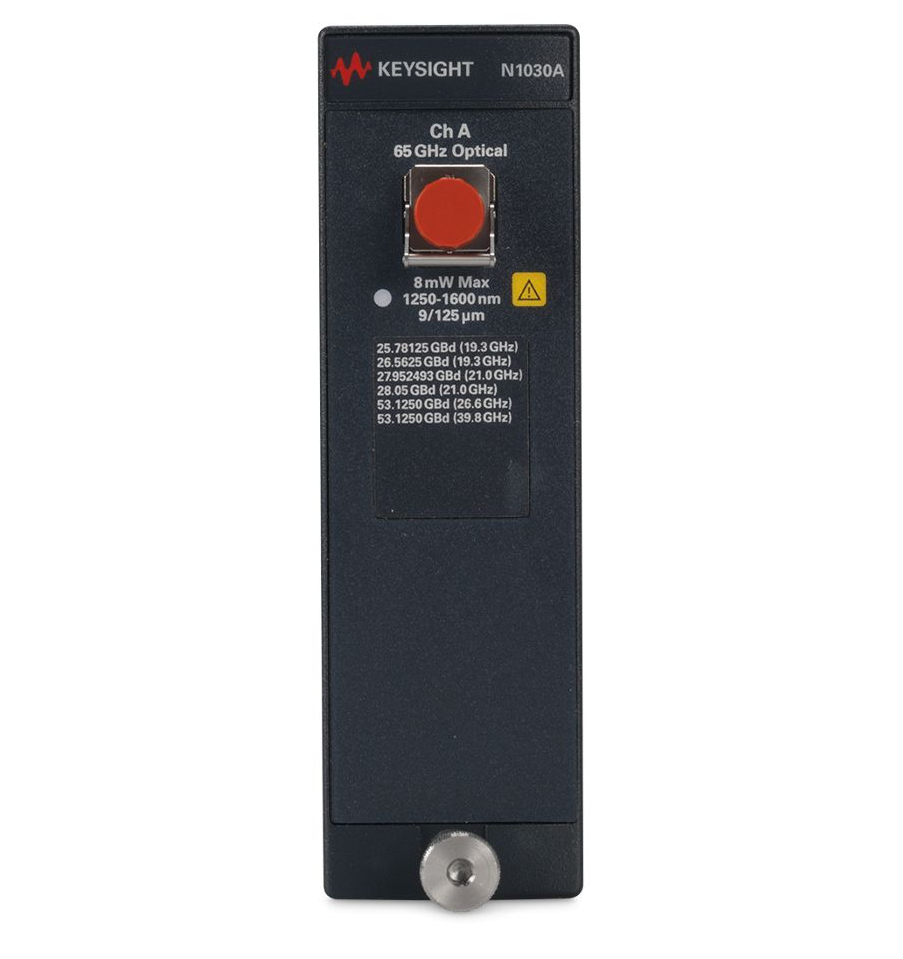

是德N1030A 65GHz单通道光模块 专为高速光通信测试设计，支持65GHz带宽，适用于100G/400G及更高速率的光模块验证。具备高灵敏度和低噪声，可精确分析光信号质量，助力研发与生产测试。

突出

一个 65 GHz 光通道

可选的电气通道，具有 33/40/50/70/85/95 GHz 带宽设置

抖动低至 90 fs

非常适合分析 53 GBd 和 112 GBd （224 Gbps） TDECQ >光信号

所有通道（光学和电气）的脉冲响应校正

保护您的投资：适用于 N1000A（250 kSa/s 采样率）和 86100D（40 kSa/s 采样率）大型机

介绍

N1000A DCA-X 和 N1002A 优化控制器

宽带宽示波器主机、模块和 N1002A 优化控制器

N1000A DCA-X

N1000A DCA-X 可同时在多达 16 个通道上对 50 MBd 至超过 80 GBd 的高速数字设计进行精密测量。应用包括光收发器设计和生产测试、电气 ASIC/FPGA/IC 设计和表征、串行总线表征，以及通过通道、电缆和 PCB 的 TDR/TDT 和 S 参数测量进行测量和故障排除。N1000A 用户界面和作系统与 PC 上的 DCA-M 模块（通过简单的 USB 2.0 或 3.0 连接）和 N1010A FlexDCA 的 FlexDCA 接口相同。

N1002A DCA-M 优化控制器

N1002A DCA-M 优化控制器是一款机架式 PC 控制器。在测试 800G 和 1.6T 模块以及执行 25/53 GBd PAM4 OER、OOMA 和 TDECQ 等测试时，将 N1002A 与 FlexOTO 和 FlexDCA 软件结合使用，可最大限度地提高测量思量并最大限度地缩短设置时间。当使用多个 DCA-M 示波器和时钟恢复模块时，N1002A 解决方案以最有效的方式在多个 DUT 夹具之间共享 DCA-M 示波器，从而最大限度地提高硬件利用率。

数字通信分析仪解决方案

是德科技提供完整的数字通信分析仪解决方案，可与 DCA-X 结合使用或与 DCA-X 一起使用，包括时钟恢复、独立数字通信分析仪 （DCA-M） 和软件。有关是德科技整个 DCA 系列的完整信息，请参阅以下其他有用文档：

- 是德科技 DCA 宽带宽示波器系列手册 （5992-3301ZH）

- Keysight DCA 系列 FlexDCA 采样示波器软件技术概述 （5992-3319CN）

- Keysight N1000A DCA 宽带宽示波器系列配置指南 （5992-3372CN）

- Keysight DCA 系列时钟数据恢复解决方案数据表 （5991-1620ZH）

- Keysight N1090A （5992-3655EN）、N1092A/B/C/D/E （5992-3886EN） 和 N1094A/B （5992-3700EN） DCA-M 光学和电气采样示波器数据手册。

- 是德科技 FlexOTO 光学测试优化软件和解决方案宣传单 （3123-1111CN）

N1000A DCA-X 规格

一般说明

注意：所有规格都描述了在 +10°C 至 + 40°C 温度范围内的保证性能（除非另有说明）。这些规范适用于温度稳定后，在最终设置配置中连续运行 1 小时后发生，并且自校准有效。许多性能参数通过频繁、简单的用户校准得到增强。

注意： 规格描述了保证的性能。特性提供了有关仪器功能和性能的有用且无保证的信息。特征以绿色斜体印刷。

选项

校准文件

N1030A-英国6 带有测试数据的商业校准证书

过滤率

编号 N1030A-280 用于 25-28 NRZ Gbaud 速率的硬件滤波器

编号 N1030A-560 53-56 Gbaud速率的硬件滤波器

硬件配置

N1030A-EC1型 增加 95 GHz 单通道电气输入

IRC 数据

N1030A-IRC型 脉冲响应校正，提供理想的通道响应

带宽选项

N1030A-65U 65 GHz 未放大光通道
