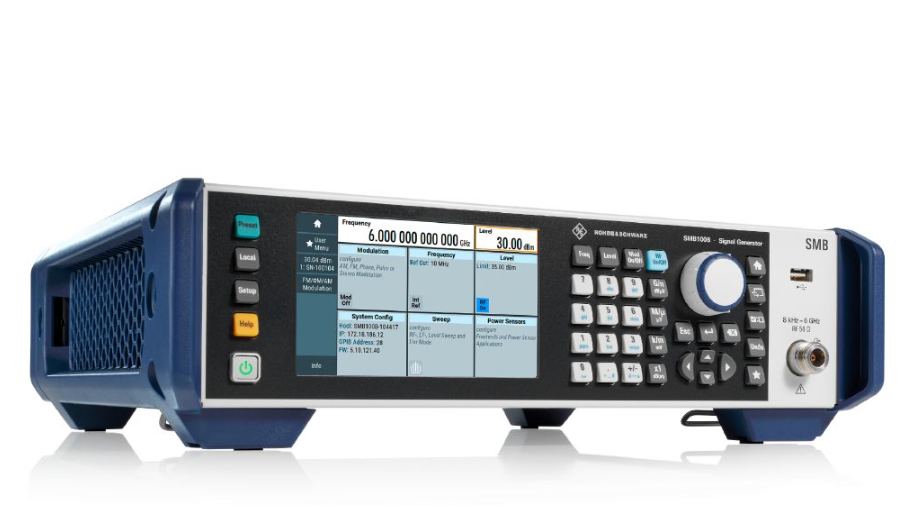

产品概述

R&S®SMB100B 射频和微波信号发生器是一款高性能信号源，频率覆盖8kHz至20GHz（可扩展至40 GHz），具备极低的相位噪声和高输出功率（+27 dBm）。其卓越的信号纯度和高精度调制功能（AM/FM/PM/脉冲）适用于雷达、通信及组件测试。紧凑设计结合触摸屏操作，为用户提供高效灵活的测试解决方案。

主要特点

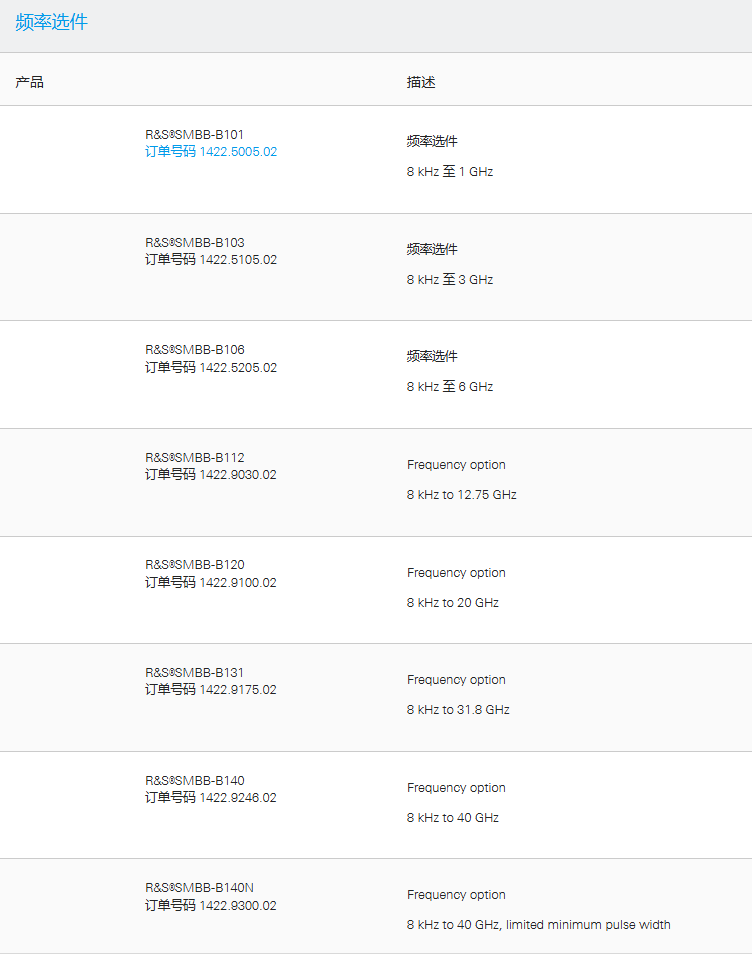

频率范围：8 kHz 至 1/3/6/12.75/20/31.8/40 GHz

出色的单边带 (SSB) 相位噪声：10 GHz、20 kHz 偏移时低于 –112 dBc（测量值）

宽带噪声非常低，具体取决于频率范围，有时候远低于 –145 dBc（测量值）

1 GHz 时最高输出功率为 34 dBm，20 GHz 时为 25 dBm，40 GHz 时为 19 dBm（均为测量值）

R&S®SMB100B 射频信号发生器 (1/3/6 GHz) 和 R&S®SMB100B 微波信号发生器 (12.75/20/31.8/40 GHz) 体积小巧，高度仅为 2 HU，宽度分别为 14.25" 和 19"

小巧体积兼具卓越性能和可用性

R&S®SMB100B 模拟信号发生器体积小巧，兼具卓越性能和多种功能。R&S®SMB100B 具有出色的频谱纯度和高输出功率，并且功能全面、操作简单。R&S SMB100B 模拟射频信号发生器宽 14.25"，频率范围为 8 kHz 至 1/3/6 GHz。R&S®SMB100B 模拟微波信号发生器宽 19"，频率范围为 8 kHz 至 12.75/20/31.8/40 GHz。

出色的信号质量

具备极低的 SSB 相位噪声，在10 GHz、20 kHz 偏移时低于 -112 dBc(测量值)

为了改善被测设备，信号源的质量必须远高于被测设备的性能。R&S SMB100B 采用创新的合成器设计具备非常低的 SSB 相位噪声和宽带噪声，并且能很好地抑制非谐波信号分量。

出色的输出功率

1 GHz 时最高输出功率为 34 dBm，20 GHz时为 25 dBm，40 GHz时为 19 dBm(均为测量值)

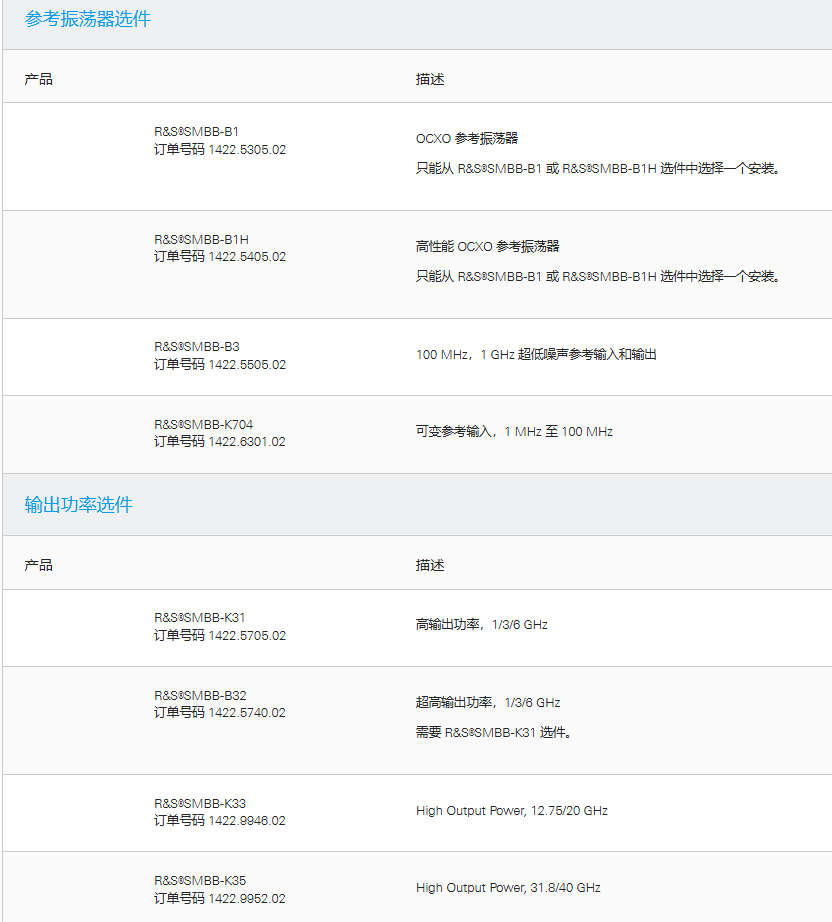

R&S SMBB-K31 高输出功率选件适用于R&S SMB100B 射频信号发生器，R&S SMBB-K33 高输出功率选件适用于R&S SMB100B(12.75/20 GHz)，R&S SMBB-K35 高输出功率选件适用于R&S SMB100B(31.8/40 GHz)。所有这些选件均可使用激活码轻松激活。 R&S SMB100B 射频信号发生器可以使用R&S SMBB-B32超高输出功率选件来补充高输出功率选件。

易于使用

R&S SMB100B 操作非常简单

此射频信号发生器操作简单，可连接 R&S NRP 功率探头，并能够仿真传统仪器。您也可以创建自己的

用户菜单

上下文关联的联机帮助功能提供全面信息

SCPI宏记录器带有代码生成器，可以自动记录手动设置并创建可执行的 MATLAB 脚本

可变参考频率输入/输出

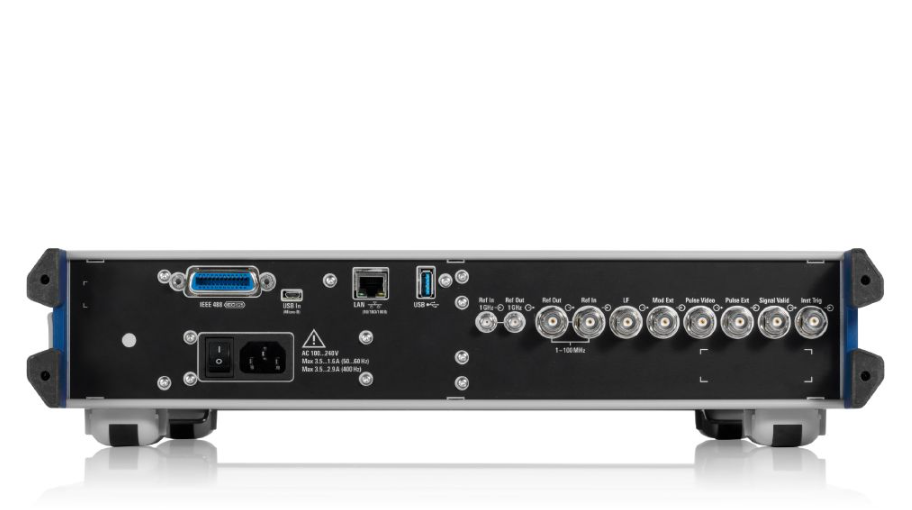

R&S@SMB100B 可以输出(或输入)多种参考信号。采用R&S SMBB-K704选件时，R&S SMB100B可具备1MHz至 100 MHz的可变外部参考频率输入，能够轻松集成到现有测试环境中。接收的参考频率也可发送到单独的参考输出(更多详情，请参见数据表)。借助1GHz参考频率输入和输出选件(R&S SMBB-B3 选件)，多个R&S SMB100B 仪器之间可以实现一流的相位稳定性。

R&S NRP 功率探头连接性

R&S NRP功率探头可以连接到R&S MB100B

被测设备鲜少直接连接到发生器。发生器和被测设备通常通过电缆和其他组件相互连接。因此，参考面从发生器的射频输出端转为被测设备。R&S NRP功率探头可连接至R&S SMB100B，以便在新参考面上进行准确校准(精度可达 0.1 dB)。
