产品概述

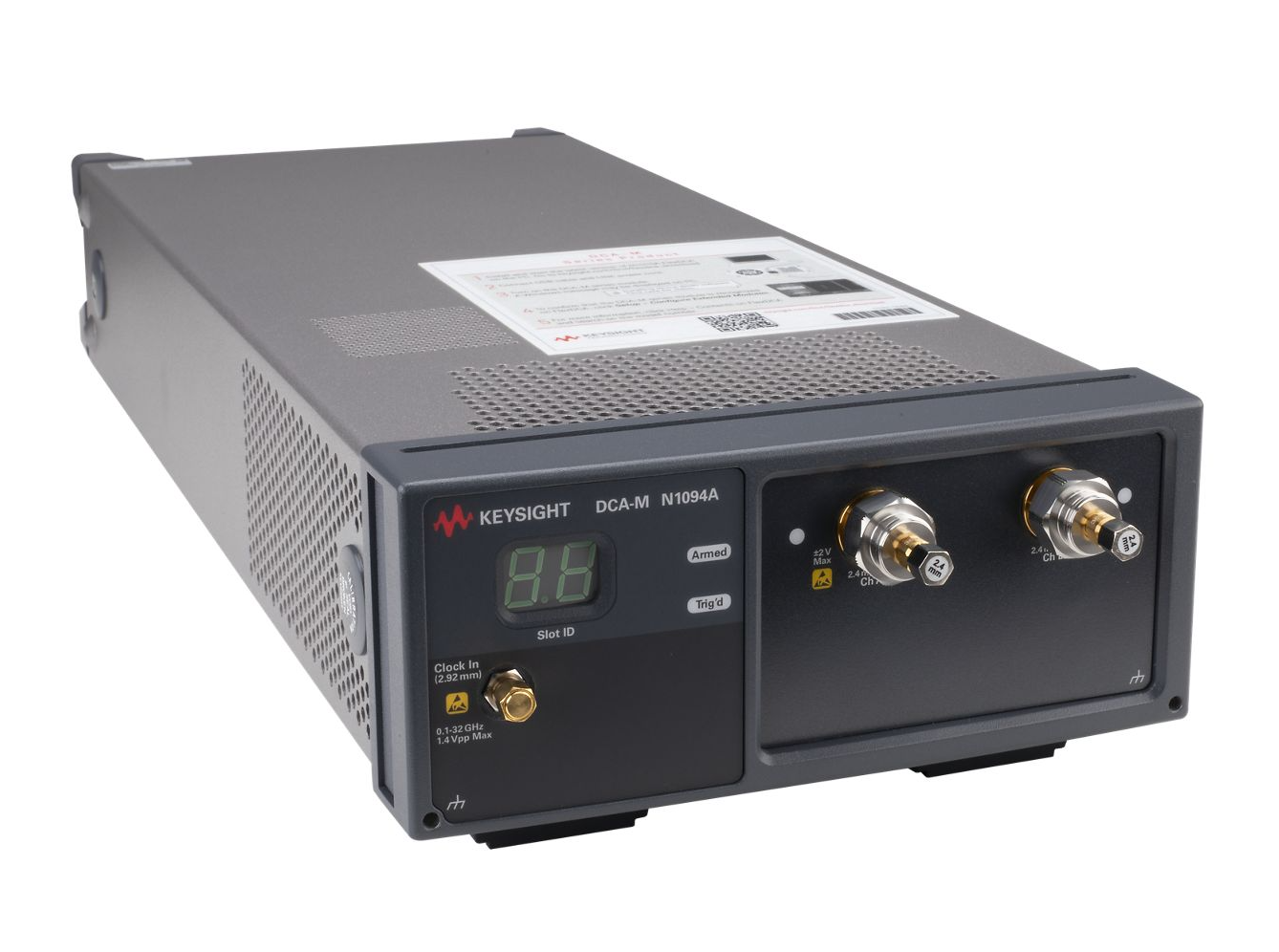

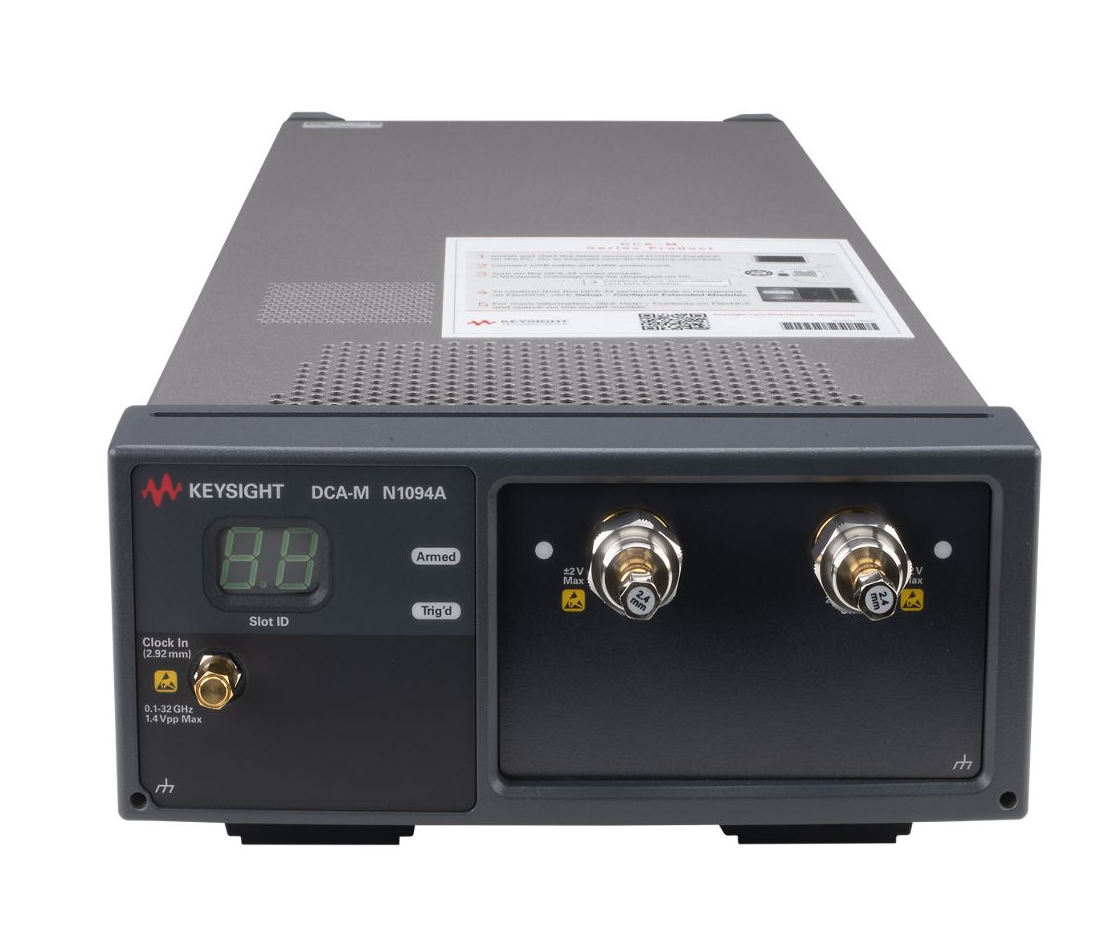

Keysight N1094A双电通道DCA-M采样示波器模块提供高精度眼图与信号完整性分析，支持高达50 GHz带宽和超低抖动测量。适用于高速SerDes、光模块及数据中心互连测试，兼容DCA-X主机，助力工程师快速验证56G/112G PAM4和NRZ信号性能。

突出

可选 20/30 GHz 或 20/33/40/50 GHz 带宽

2.4 mm 输入类型

灵敏度高，本底噪声为 310 μV （20 GHz）、600 μV （50 GHz）

最快的吞吐量，250 kHz 的高采样率

具有 <170 fs 抖动的精确高数据速率分析

由于设计紧凑，占地面积更小

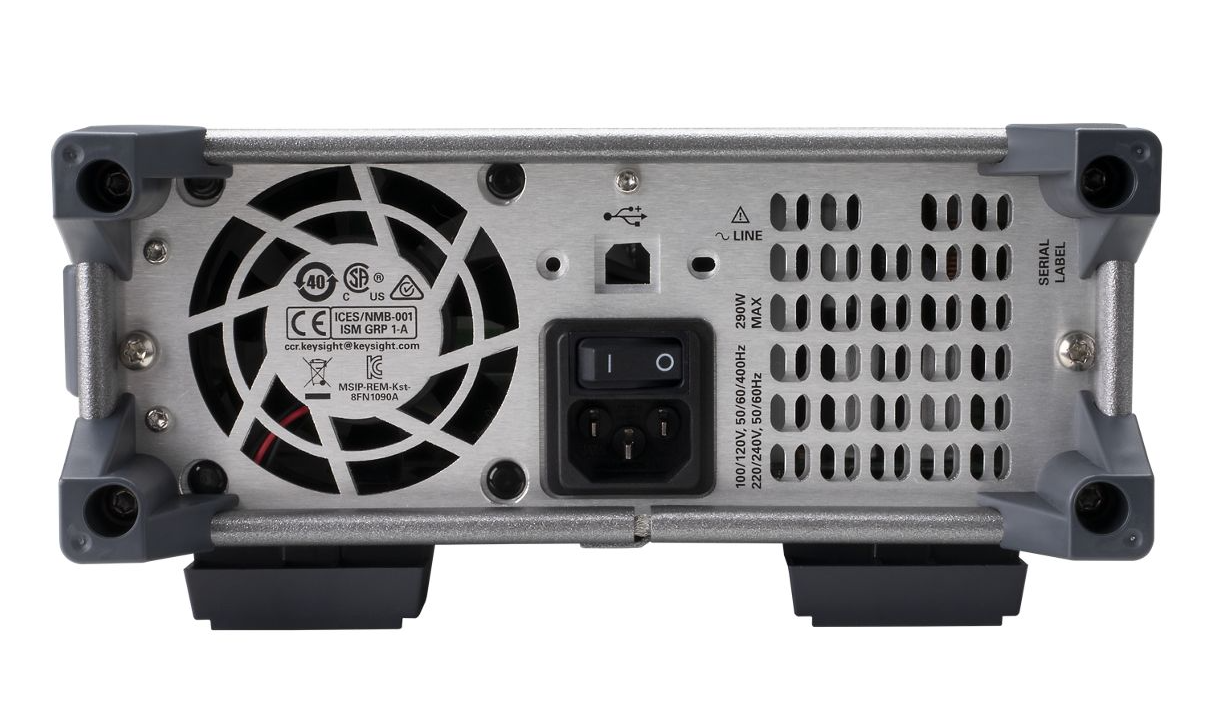

包括什么：

USB 电缆（用于连接到 DCA-X 大型机或用户提供的 PC）

电源线

仪器盖

选项

高级功能

N1094A-PLK 图案锁定触发硬件

N1094A-FS1型 快速采样率

电气带宽

编号 N1094A-030 33 吉赫

编号 N1094A-050 50 吉赫

固定节点锁定的软件许可证

编号 N1094A-500 生产力包和 TDEC 测量，固定永久许可证

N1094A-200型 增强的抖动分析软件，固定永久许可证

编号 N1094A-201 高级波形分析软件，固定永久许可证

编号 N1094A-300 高级幅度分析/RIN/Q-Factor，固定永久许可证

编号 N1094A-401 高级眼图分析软件，固定永久许可证

N1094A-EFP Flex Eye - 独立通道采集和控制

N1094A-SIM 卡 InfiniiSim-DCA 波形转换软件，固定永久许可证

N1094A-9FP型 PAM-N 分析软件，固定永久许可证

N1094A-全千氯化乙烯 IEEE TDECQ 分析，固定永久许可证

触发器和时基

N1094A-LOJ 低抖动时基

N1094A-机顶盒 标准时基

介绍

对于电波形分析，

高达 56 Gb/s 的解决方案

极低的噪声和抖动

快速采样率，实现高通量

Keysight Technologies， Inc. N1000 和 86100 数字通信分析仪 （DCA） 系列被公认为验证光发射机是否符合通信标准的行业标准。多年来，工程师们一直相信 DCA 能够准确、轻松地测量数字通信波形。Keysight N1094A/B DCA-M 采用了 86100 示波器大型机采集系统的高性能元件以及 861XX 和 N104X 插件模块的光纤和电气通道硬件，从而在此基础上构建了这一传统。与使用模块创建波形分析系统的 N1000 和 86100 不同，N1094A/B 是完全集成的仪器，外形小巧。电气通道提供 30 GHz 和 50 GHz 带宽。

控制 N1094A/B

有三种方法可以控制 N109X 系统：

使用 USB 数据线直接连接到 N109X 的 PC。

使用 USB 电缆连接到 N109X 的 86100D 或 N1000A 主机。（然后可以通过GPIB或LAN控制大型机）。

对于自动化测试系统环境，控制 N109X 的最简单和首选方法是通过局域网将主测试系统 PC 连接到低成本的现代 PC。FlexDCA 接口驻留在第二台 PC 上。然后通过 USB 将第二台 PC 连接到 N109X。这消除了现有测试系统 PC 和 N109X 硬件之间的大多数兼容性问题，并可以大大简化将 86100D 系统转换为 N109X 系统的过程。

N1094A/B 用户界面和作系统与 N1000A 和 86100D 的现代 FlexDCA 接口相同。用户提供的一台运行 N1010A FlexDCA 软件的 PC 通过简单的 USB 2.0 或 3.0 连接控制 N1094A/B。控制 N109X DCA-M 的 PC 需要 N1010A FlexDCA 软件。它可以在 www.keysight.com/find/flexdca_download 免费下载。

系统设置

以下指南指出了连接到 N109X 并运行 FlexDCA 接口的 PC 的基本要求：

对于单通道设置：

Intel I3 处理器或更高

4 GB 内存

Windows 7（32 位或 64 位）

用于并行测试设置（多台仪器或多通道）

Intel I5 或更高

8 GB 内存

Windows 7（64 位）

系统控制器和 PC 之间的通信 API 是 SCPI over LAN，可以是 VXI[1]11 或 HiSlip。如果使用NI-VISA或IO库与GPIB仪器通信，则切换到SCPI/LAN非常简单。需要注意的是，无需进行任何 USB 编程。这一切都由FlexDCA接口处理。

FlexDCA 接口是免费的，可在 www.keysight.com/find/flexdca_download 下载。以前使用 86100 或 N1000 FlexDCA 接口开发的远程程序可以直接用于控制自动化 N109X 系统。使用 FlexDCA SCPI 编程工具简化基于 86100 的传统自动化到 FlexDCA 兼容代码的转换。由于采样率明显更快，新型 N109X 的测量结果通常更快。与 86100 和 N1000 类似，需要一个与被测信号同步的参考时钟来触发 N109X。以前在服务中心进行的时基校准现在可以由用户执行，从而降低拥有成本和仪器停机时间。
