产品概述

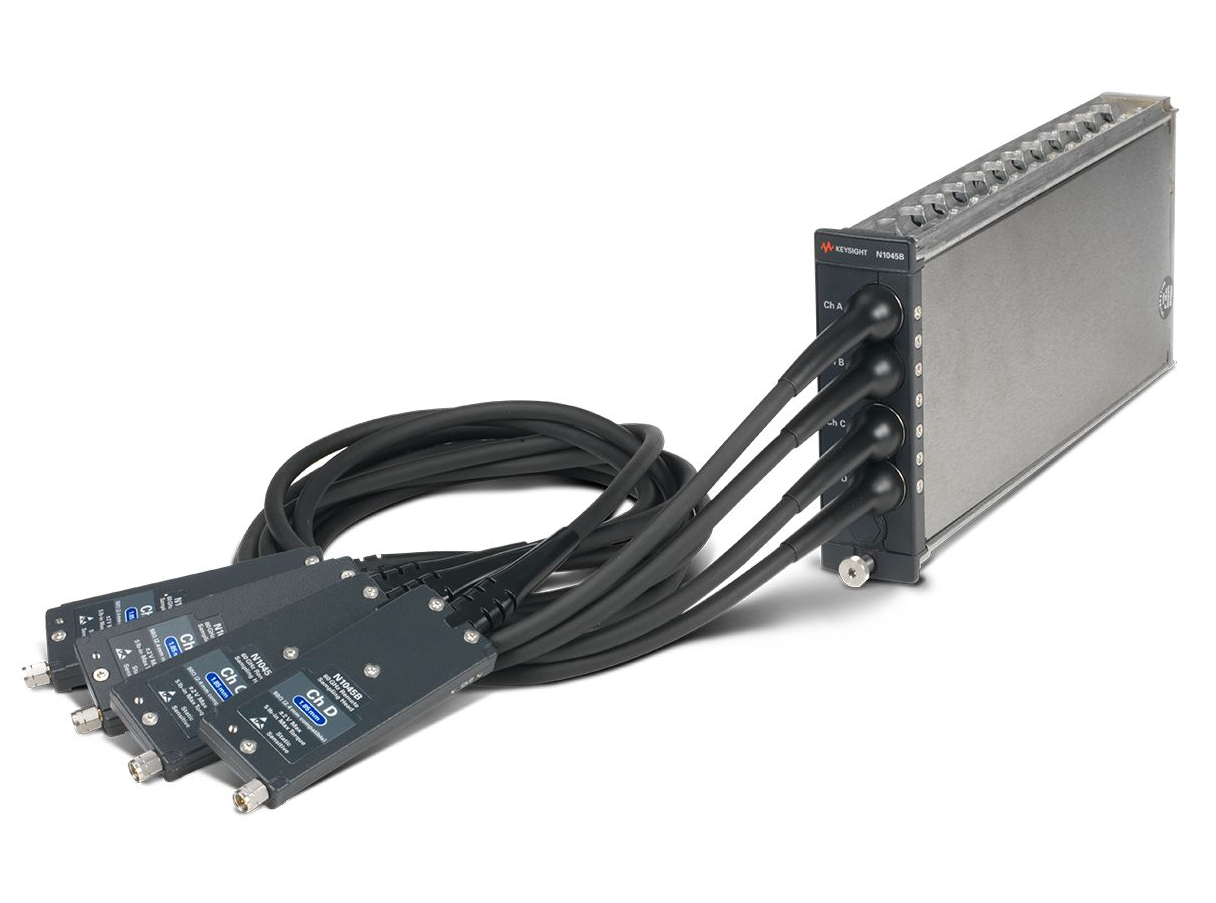

N1045B 60 GHz电气远程采样头模块是Keysight的高性能测试解决方案，支持高达60 GHz带宽，适用于高速数字和射频应用。其远程采样设计可减少信号损耗，确保高精度测量，兼容多款示波器，广泛用于研发、验证和一致性测试，助力工程师应对严苛的信号完整性挑战。

突出

远程采样的模块化兼容性

Keysight N1045B 电气端口采样头是一款数字通信分析仪 （DCA） 模块，与 N1000A DCA-X 大型机兼容。是德科技的 DCA 模块提供了广泛的配置和性能选项，可互换示波器解决方案的带宽、通道数和功能。

60 GHz 带宽（典型值为 65 GHz）

每个模块 2 或 4 个通道（用户可选选项）

用户可选择的 20 / 35 / 45 / 60 GHz 带宽设置

电气输入：1.85 mm 公头或母头（用户可选选项），采样率 250 kSa/s

选项

校准文档

N1045B-英国6 带有测试数据的商业校准证书

采样通道

编号 N1045B-02F 2 通道遥控头，1.85mm，母头

N1045B-02M 2 通道遥控头，1.85mm，公头

N1045B-04F 4 通道遥控头，1.85 毫米，母头

N1045B-04M 4 通道遥控头，1.85 毫米，公头

箱子和包

N1027A-1MC N1045x / N1046x 模块存储盒

N1027A-1交流 N1045x 模块附件盒

电气附件，1.85/2.4 毫米

N1027A-1厘米 用于 1.85 或 2.4 mm 公头连接器的保护盖

N1027A-1CF型 用于 1.85 或 2.4 mm 母头连接器的保护盖

编号 N1027A-1C1 电缆，组件同轴 1.85MM M/M，67GHz，100mm

杂项

N1027A-1PB型 支架，远程头探头

N1027A-1CL型 夹子，电缆管理

N1027A-2CL型 夹子，2 个遥控头（炭黑）

数据表

N1000A DCA-X 和 N1002A 优化控制器

宽带宽示波器主机、模块和 N1002A 优化控制器

介绍

N1000A DCA-X

N1000A DCA-X 可在多达 16 个通道上同时对 50 MBd 至超过 80 GBd 的高速数字设计进行精密测量。应用包括光收发器设计和生产测试、电气 ASIC/FPGA/IC 设计和表征、串行总线表征，以及通过通道、电缆和 PCB 的 TDR/TDT 和 S 参数测量进行测量和故障排除。N1000A 用户界面和作系统与 PC 上的 DCA-M 模块（通过简单的 USB 2.0 或 3.0 连接）和 N1010A FlexDCA 的 FlexDCA 接口相同。

N1002A DCA-M 优化控制器

N1002A DCA-M 优化控制器是一款机架式 PC 控制器。在测试 800G 和 1.6T 模块以及执行 25/53 GBd PAM4 OER、OOMA 和 TDECQ 等测试时，将 N1002A 与 FlexOTO 和 FlexDCA 软件结合使用，可最大限度地提高测量思量并最大限度地缩短设置时间。当使用多个 DCA-M 示波器和时钟恢复模块时，N1002A 解决方案以最有效的方式在多个 DUT 夹具之间共享 DCA-M 示波器，从而最大限度地提高硬件利用率。

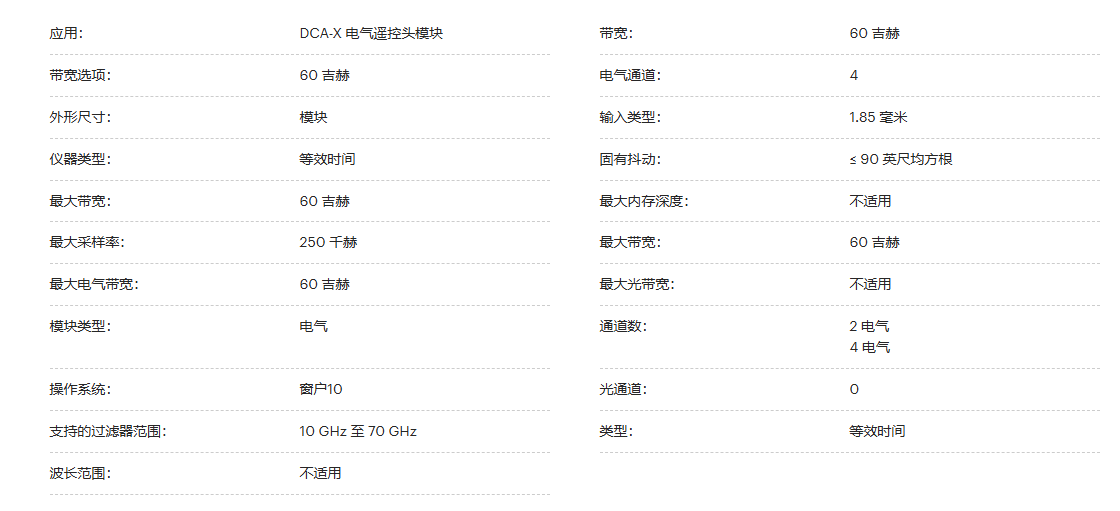

N1000A DCA-X 规格
