产品概述

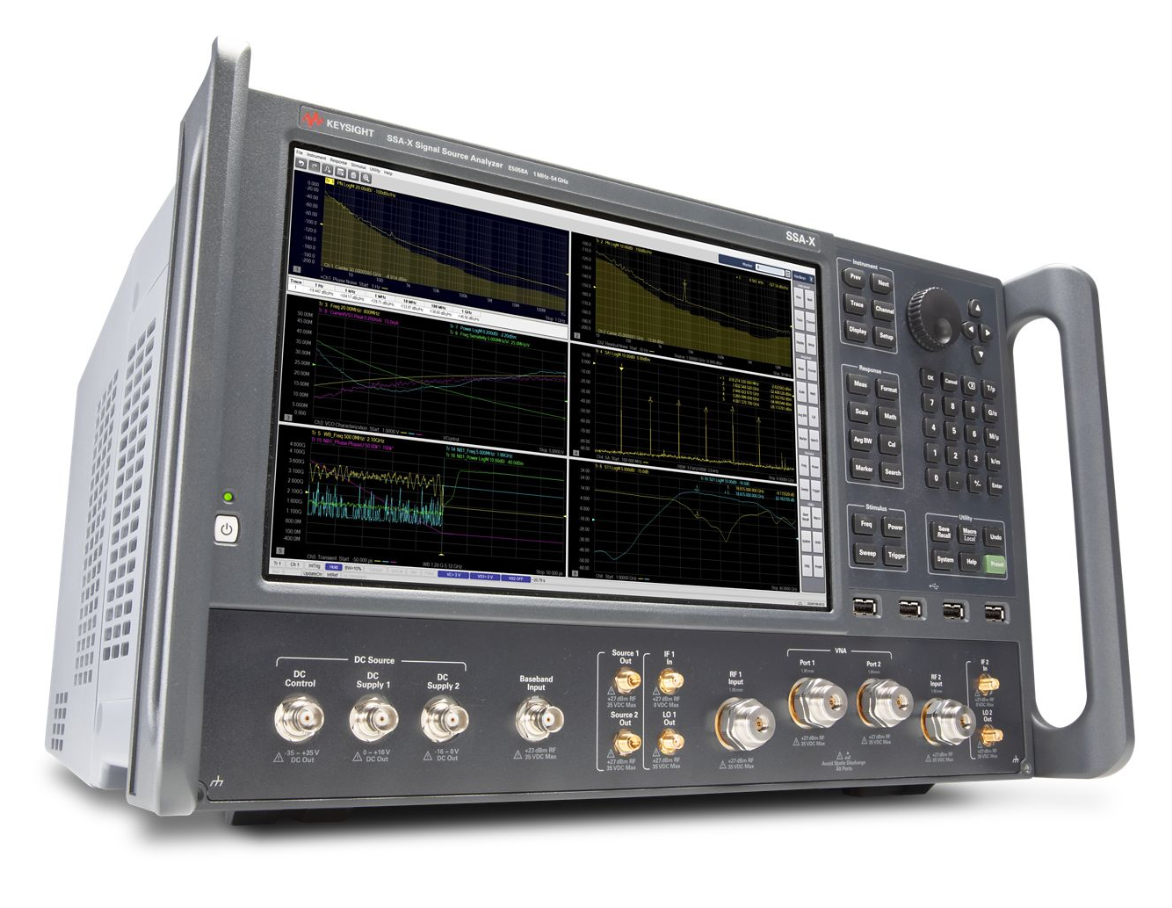

E5058A SSA-X信号源分析仪提供1MHz至54GHz一体化测试方案，集成相位噪声和信号源分析功能。通过外接混频器可扩展至高至54GHz及更高频段，具备超低噪声基底，为5G、卫星通信及毫米波研发提供精准测试支持。

突出

一站式下一代信号源分析

E5058A SSA-X 信号源分析仪在一个盒子中提供精确和准确的测量。该解决方案全面且用途广泛，可评估高达 54 GHz 的射频信号的相位噪声和其他相关参数。灵活的测量设置和现代用户界面提高了测量效率，而通过软件的应用支持扩大了测量覆盖范围以满足新的要求。

通过超低噪声灵敏度和互相关方法，在绝对和残余相位噪声测量中实现准确度和精密度。

通过内置、干净的内部信号源和先进的路径延迟补偿技术，获得高达 54 GHz 的准确和精确的残余相位噪声测量。

通过配置外部混频器和功率分配器，测量高于 54 GHz 的被测设备 （DUT） 的绝对相位噪声。

使用双端口矢量网络分析 （VNA） 选项从其他不同方面评估您的 DUT。

通过使用干净的直流电压（两个通道）和调谐电压输出，更灵活地分析压控振荡器 （VCO）。

使用现代多窗口显示器提高评估质量和效率。

使用应用软件有效且高效地解决您独特的测量要求。新的S96302B精度抖动分析可用于高侧驱动器 （HSD） 应用中的时钟/串行/解串器 （SerDes）/锁相环 （PLL） 评估。该S96302B与 E5001A SSA-J 软件兼容。

选项

软件

S963908B E5058A 的频谱分析

S963018B 适用于 E5058A 的 SSA-X 信号源分析仪高级功能

S96325B SSA-X 信号源分析仪的脉冲射频测量

S96302B SSA-X 信号源分析仪的精密时钟抖动分析

校准文档

型号 E5058A-A6J ANSI Z540-1-1994 校准

型号 E5058A-1A7 校准 + 不确定度 + 保护带

附加硬件

型号 E5058A-401 LO输出（低噪声）/IF输入

型号 E5058A-400 LO输出（标准）/IF输入

硬件选项

型号 E5058A-100 标准相位噪声

型号 E5058A-251 2 端口增强型低相位噪声、低噪声源

型号 E5058A-200 增强的低相位噪声

型号 E5058A-150 2 端口标准相位噪声，标准源

型号 E5058A-161 2 端口标准相位噪声、低噪声源、网络分析仪

型号 E5058A-160 2 端口标准相位噪声、标准源、网络分析仪

型号 E5058A-260 2 端口增强型低相位噪声、标准源、网络分析仪

型号 E5058A-151 2 端口标准相位噪声，低噪声源

型号 E5058A-250 2 端口增强型低相位噪声，标准源

型号 E5058A-261 2 端口增强型低相位噪声、低噪声源、网络分析仪

辅料

E5058A-1CM型 机架安装套件，用于安装，不带把手

型号 E5058A-182 添加鼠标

型号 E5058A-181 添加键盘

E5058A-1CP 机架安装套件，用于带把手安装
