产品概述

是德科技M8920A无线电测试仪是一款高性能综合测试平台，支持2G/3G/4G/5G和物联网技术验证。具备矢量信号分析和射频参数测试功能，提供卓越的测量精度和测试效率，适用于研发、认证和生产全流程，帮助用户加速无线设备开发和故障诊断。

突出

加速无线电制造

为无线电市场开发的数字 2 分频无线电给制造商和仓库测试带来了新的测试挑战和障碍。无线电技术需要更宽的带宽、更高的频率和多种无线电格式功能。

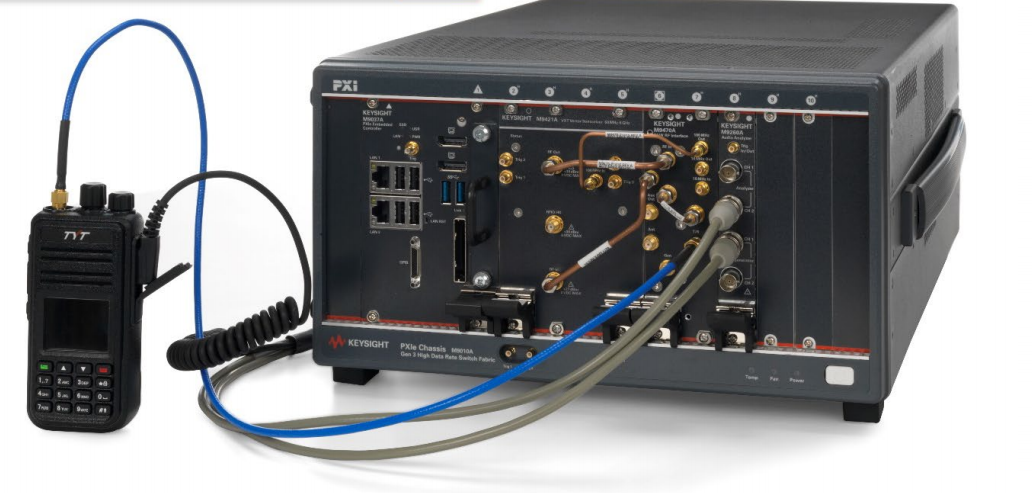

是德科技 M8920A 无线电测试仪将 PXI 硬件与特定应用软件结合在一个灵活且可扩展的机箱中，支持多种格式，为下一代无线电测试提供广泛的多格式覆盖范围。它具有可扩展的模块化体系结构，可实现制造和无线电维护环境所需的高效、完整的测试开发和执行。它还支持用于下一代无线电测试的通用测量和商业标准（LTE、WLAN 和蓝牙）。使用 Keysight KS83120B 模拟陆地移动无线电测试插件，您可以自动测试无线电，无需编程。

应用：

用于军事、公共安全和航空电子无线电通信的射频和音频信号生成和分析

模拟/数字信号格式测量，包括 APCO P25、Tetra、DMR 和 dPMR

RF/AF 频谱

Tx 和 Rx 测量：嗡嗡声和噪声、SINAD 和 THD、SNR、灵敏度、调制质量

支持通用测量和商业标准（LTE、WLAN、蓝牙）

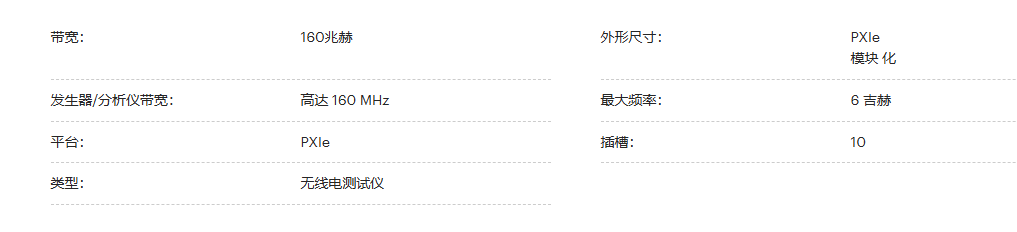

100 kHz 至 6 GHz 频率范围，带宽高达 160 MHz

使用是德科技全新 N9093A 无线电测试软件，可在一个屏幕上访问和控制多个关键仪器，同时查看各种关键测量结果。

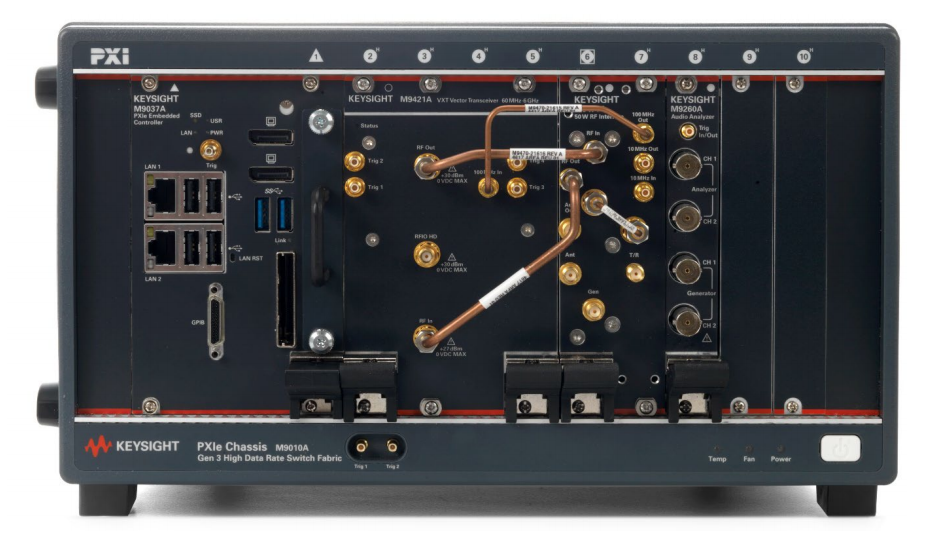

M8920A 是矢量收发器、射频接口和音频模块的硬件包，用户还需要无线电测试软件 （N9093EM0E） 以及 PXIe 机箱和控制器来完成此测试解决方案。

选项

型号 M9421A-M05 内存，512 MSa

型号 M9421A-1EA 高输出功率

型号 M8920A-504 频率范围，100 kHz 至 3.8 GHz

型号 M8920A-506 频率范围，100 kHz 至 6 GHz

型号 M8920A-B40 带宽，40 MHz

型号 M8920A-B85 带宽，80 MHz

M8920A-B1X 带宽，160 MHz

型号 M8920A-050 输入功率范围，50W

型号 M8920A-M02 内存，256 Msa

N9093EM0E 无线电测试：基本模拟测量应用

N9054EM0E 矢量调制分析数字解调测量应用

N9077EM0E WLAN 802.11a/b/g/j/p/n/af/ah 测量应用

N9077EM1E WLAN 802.11ac/ax 测量应用

N9080EM0E LTE 和 LTE-Advanced FDD 测量应用

N9081EM0E 蓝牙 （TM） 测量应用

N9082EM0E LTE 和 LTE-Advanced TDD 测量应用

N9093EM1E 无线电测试：基本数字测量应用

N9054EM1E 矢量调制分析定制 OFDM 应用程序

89601200C 先进的矢量信号分析，包罗万象，无频率、带宽限制，多达 64 个通道

89601AYAC型 数字解调分析

89601B7NC型 3G调制分析

89601B7RC 无线连接调制分析

89601BHFC 自定义 OFDM 调制分析

89601BHGC公司 LTE/LTE-A FDD调制分析

89601BHHC公司 LTE/LTE-A TDD调制分析

89601BHMC DOCSIS调制分析

89601BHNC 89601BHNC 5G NR/5G-高级调制分析

89601BHPC型 FMCW 雷达分析

89601BHQC公司 脉搏分析

89601BHTC公司 物联网调制分析

89601BHXC型 高通量 WLAN 调制分析

N90EMQAMA WLAN 4096QAM调制

N7617EMBC Signal Studio for WLAN 802.11，波形回放

N7624EMBC Signal Studio for LTE/LTE-Advanced/LTE-A Pro FDD，波形回放

N7625EMBC Signal Studio for LTE/LTE-Advanced TDD，波形回放

N7650B Signal Studio 波形许可证

N7606EMBC Signal Studio for Bluetooth，波形播放

N7608EMBC 用于自定义调制、波形播放的 Signal Studio Pro

N7609EMBC 用于全球导航卫星系统 （GNSS） 的 Signal Studio，波形回放

N76EMQAMC WLAN 4096QAM调制

型号 M8920A-101 触发电缆，1 米 SMB 母头转 BNC 公头，50 欧姆

型号 M8920A-102 触发电缆，1 米 SMB 母头到 SMB 母头，50 欧姆

U8903A-101型 公头 BNC 转公头 BNC 电缆，1.2m，玉灰色

U8903A-102型 公头 BNC 转公头 RCA 电缆，2 米，黑色

U8903A-109型 BNC 附件套件

Y1212A型 PXI插槽阻断器：数量5，单插槽

M9260A-标准 PXI音频分析仪，2通道

Y9054EM0E 通用数字无线电测试包
