产品概述

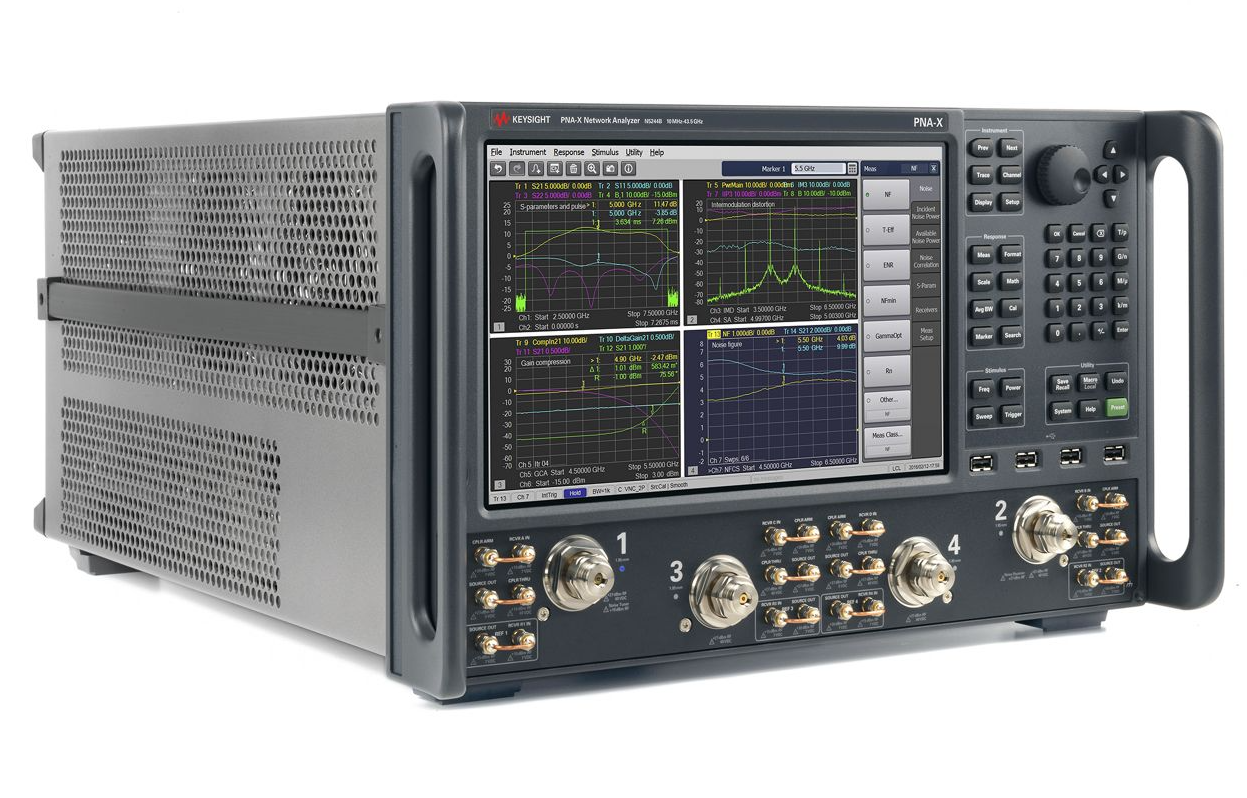

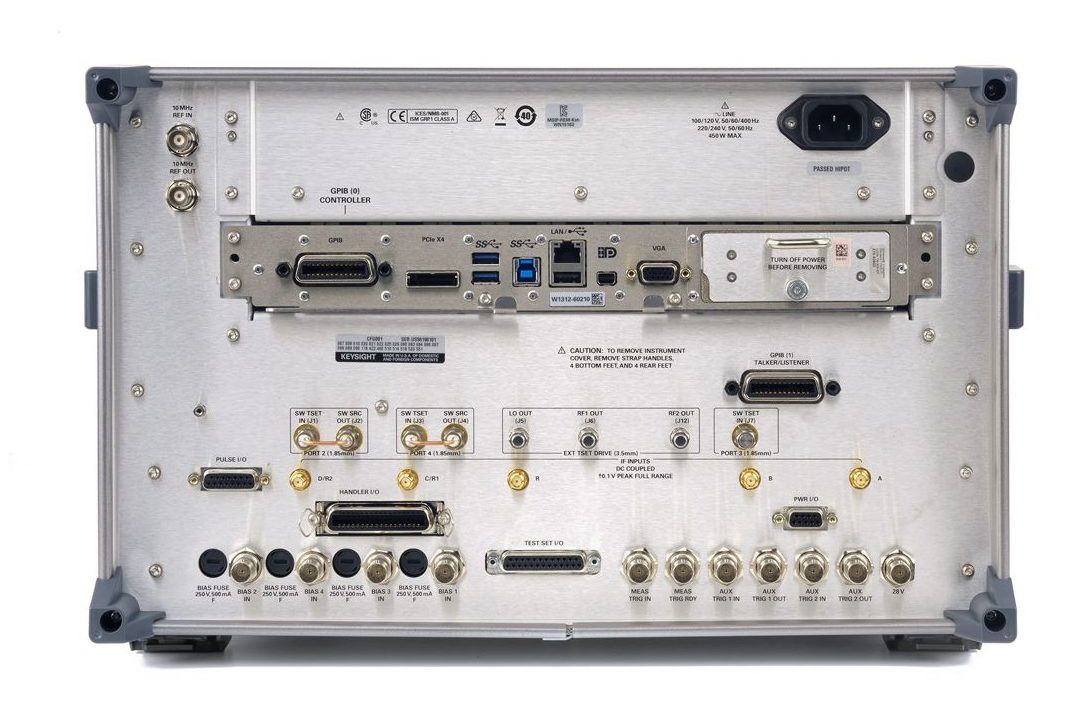

N5244B PNA-X 微波网络分析仪是Keysight（是德科技）推出的高性能矢量网络分析仪，覆盖10 MHz至43.5 GHz频率范围，支持二端口和四端口配置。它集成了先进的非线性、噪声系数和脉冲测量功能，适用于射频和微波器件的高精度测试。其模块化设计、灵活的测试选项和强大的分析软件，可满足研发与制造中的复杂测量需求。

突出

追求无与伦比的卓越

N5244B PNA-X 网络分析仪是一款多功能微波测试仪器 设计用于测量有源设备，如放大器、混频器和频率 变换 器。硬件集成包括两个内部信号源，一个信号 合路器、S 参数和噪声接收器、脉冲调制器、发生器、 交换机和射频接入点。凭借所有这些功能，执行广泛的 线性和非线性测量，使用一组连接到您的 被测设备。

简化您的测试系统并替换整个机架 设备单一仪器

获得 900 Hz 至 43.5 GHz 的频率覆盖，动态 范围为 124 dB，谐波为 -60 dBc

由于广泛的单连接阵列，减少了测试时间 提供测量应用

确保准确的线性和非线性器件表征 使用先进的纠错技术实现快速、准确和 用户友好的高级射频测试

N5244B 的主要性能数据包括：

高源输出功率范围为 +13 dBm（1 GHz）至 +11 dBm（67 GHz时）

低接收器本底噪声和高接收器压缩水平

测量速度范围为 3.6 至 23 微秒/点

高稳定性，漂移小于 0.03 dB/°C

选项

硬件选项

编号 N5244B-201 2 端口，可配置测试装置

编号 N5244B-217 2 端口、可配置测试装置、源衰减器、接收器衰减器

编号 N5244B-219 2 端口、可配置测试装置、源衰减器、接收器衰减器、偏置三通

编号 N5244B-222 2 端口、可配置测试装置、源衰减器、接收器衰减器、第二源、合路器、机械开关

编号 N5244B-224 2 端口、可配置测试装置、源衰减器、接收器衰减器、偏置三通、第二源、合路器、机械开关

编号 N5244B-401 4 端口，可配置测试装置，带第二个源

编号 N5244B-417 4 端口、可配置测试装置、第二源、源衰减器、接收器衰减器

编号 N5244B-419 4 端口、可配置测试装置、第二源、源衰减器、接收器衰减器、偏置三通

编号 N5244B-422 4 端口、可配置测试装置、第二源、源衰减器、接收器衰减器、合路器、机械开关

编号 N5244B-423 4 端口、可配置测试装置、第二源、源衰减器、接收器衰减器、偏置三通、合路器、机械开关

编号 N5244B-425 4 端口、可配置测试装置、第二源、衰减器、合路器、机械开关、偏置三通、低频扩展

校准文档

编号 N5244B-1A7 校准 + 不确定度 + 保护带（未经认可）

N5244B-A6J ANSI Z540-1-1994 校准

N5244B-英国6 带有测试数据的商业校准证书

额外的硬件功能

编号 N5244B-020 添加 IF 输入

编号 N5244B-021 将脉冲调制器添加到内部第一源

编号 N5244B-022 将脉冲调制器添加到内部第二源

编号 N5244B-029 将噪声接收器添加到 43.5 GHz

N5244B-统一 增强的低相位噪声性能

N5244B-XSB 第三个射频源，频率高达 13.5 GHz

订阅软件

S93007B 自动拆卸夹具

S93010B 时域分析

S93011B 使用 TDR 增强时域分析

S93015B 实时 S 参数和功率测量不确定度

S93025B 基本脉冲射频测量

S93026B 先进的脉冲射频测量

S93027B 机械噪声调谐器控制

S93029B 带矢量校正的噪声系数测量

S930700B 调制失真高达 8.5 GHz

S930701B 调制失真高达 13.5 GHz

S930702B 调制失真高达 26.5 GHz

S930704B 调制失真高达 43.5 GHz

S930705B 调制失真高达 50 GHz

S930707B 调制失真高达 70 GHz

S93080B 频偏测量

S93082B 标量混频器/转换器测量

S93084B 嵌入式LO功能

S93086B 增益压缩测量

S93087B 互调失真测量

S93088B 源相位控制

S93089B 差分和 I/Q 器件测量

S930900B 频谱分析高达 8.5 GHz

S930901B 频谱分析高达 13.5 GHz

S930902B 频谱分析高达 26.5 GHz

S930904B 频谱分析频率高达 43.5 GHz

S930909B 频谱分析频率高达 90 GHz

S93083B 矢量和标量混频器/转换器测量

S93093B 频谱分析高达 125 GHz

S93094B 频谱分析高达 125 GHz 及以上

S93110B 活动热参数

S93118B 快速连续测量

S93460B 真模激励

S93551B N 端口测量

S93898B 内置性能测试软件

S94510B 非线性元件表征

S94511B 非线性元件表征，限制在 50 GHz

S94514B 非线性 X 参数

S94518B 非线性脉冲包络域

S94520B 任意负载阻抗，X 参数

S94521B 任意负载控制，X 参数

S94522B 任意负载控制、器件表征

S930317B 相位噪声测量高达 70 GHz

S930321B 相位噪声测量高达 125 GHz

S93072B 内部 6 GHz 任意波形生成

S94601B 设备测量 eXpert - DMX

S94602B 限额助手

S93051B IQ 数据带宽高达 4 GHz

S94571B 用于调制失真应用的集成负载牵引，限制在 50 GHz

S94572B 用于调制失真的宽带有源负载牵引

S94573B 用于调制失真的宽带有源负载牵引，限制在 50 GHz

S94570B 用于调制失真应用的集成负载牵引

S930709B 调制失真高达 90 GHz

S930712B 调制失真高达 125 GHz

S930713B 调制失真高达 125 GHz 及以上

辅料

N5244B-1CM型 机架安装套件，用于安装，不带把手

N5244B-1CP 机架安装套件，用于带把手安装

N1966A型 脉冲/IO 适配器

N6171A MATLAB 软件

N5244B-固态硬盘 额外的可移动固态硬盘

U8487A 功率传感器;USB 平均热电偶，10MHz-50GHz
