产品概述

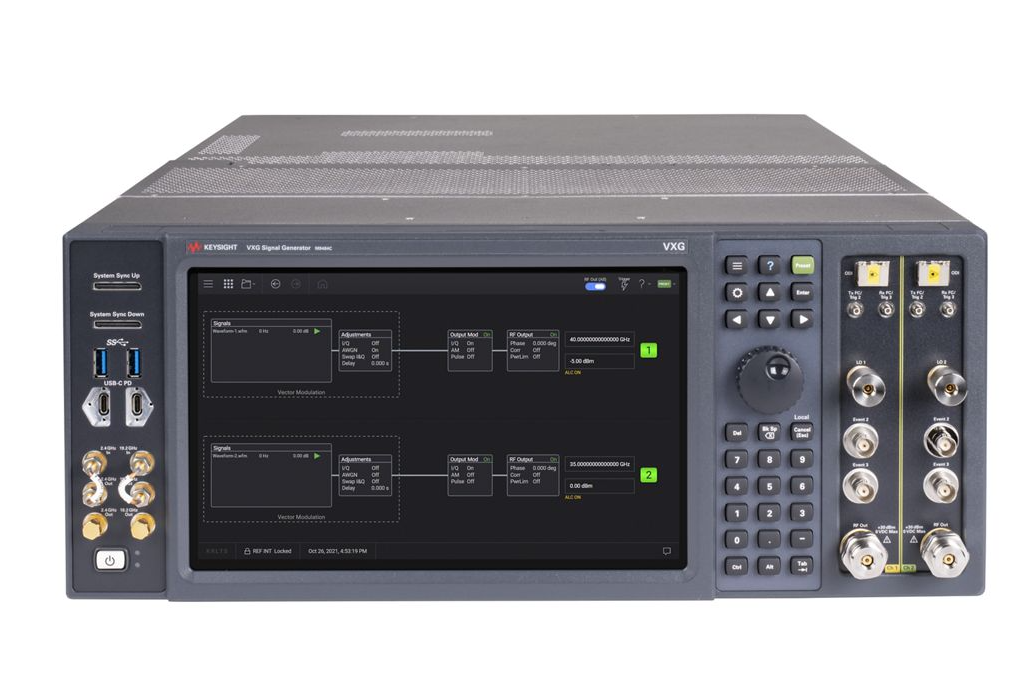

M9484C VXG 是一款矢量信号发生器，能够生成高达 54 GHz 的信号，每通道的调制带宽为 2.5 GHz。VXG 矢量信号发生器通过完全集成、校准和同步的解决方案帮助您实现 5G 和卫星通信等无线技术的下一个前沿领域。

突出

设计 5G 和卫星通信系统需要严格的设计裕度和时间表、复杂的调制以及遵守严格的标准。您面临着一系列全新的设计和测试挑战，包括更宽的带宽、更高的频率和更高的系统复杂性。M9484C VXG 在单个仪器中为矢量信号发生器提供高达 54 GHz 的频率范围和 2.5 GHz 的调制带宽，或使用 V3080A 频率扩展器提供高达 110 GHz 的调制带宽，使用通道绑定提供高达 5 GHz 的调制带宽，以实现您的下一个突破。

使用 PathWave 信号生成软件支持所有 3GPP 5G NR 基站一致性测试的 MIMO 实时衰落

覆盖所有 5G NR 频段和卫星通信的 V/W 频段

生成载波聚合和数字预失真 （DPD） 应用所需的复杂宽带信号

提供卓越的射频性能，用于准确表征被测器件，例如相位噪声、误差矢量幅度 （EVM） 和相邻信道功率比 （ACPR）

简化 MIMO 和波束成形测试设置，一台仪器中多达 4 个同步和相位相干通道，多台仪器中多达 32 个通道

通过世界上第一个每个射频通道的 8 个虚拟信号仿真，简化复杂的接收机测试场景

选项

N7600EMBC 用于 W-CDMA/HSPA+ 的 Signal Studio，波形回放

N7601EMBC 用于cdma2000/1xEV-DO的Signal Studio，波形回放

N7602EMBC 用于 GSM/EDGE/Evo 的 Signal Studio，波形播放

N7606EMBC Signal Studio for Bluetooth，波形播放

N7608EMBC 用于自定义调制、波形播放的 Signal Studio Pro

N7609EMBC 用于全球导航卫星系统 （GNSS） 的 Signal Studio，波形回放

N7610EMBC Signal Studio for IoT，波形回放

N7611EMBC 用于广播广播、波形播放的 Signal Studio

N7612EMBC 用于 TD-SCDMA/HSPA 的 Signal Studio，波形回放

N7615EMBC 用于移动 WiMAX 的 Signal Studio，波形播放

N7617EMBC Signal Studio for WLAN 802.11，波形回放

N7623EMBC 用于数字视频、波形播放的 Signal Studio

N7624EMBC Signal Studio for LTE/LTE-Advanced/LTE-A Pro FDD，波形回放

N7625EMBC Signal Studio for LTE/LTE-Advanced TDD，波形回放

N7631APPC 5G NR/5G的路径波信号生成-高级嵌入式GUI应用

N7631EMBC Signal Studio Pro for 5G NR/5G-Advanced，波形播放

N7640EMBC Signal Studio for LMR，波形回放

N7621APPC 用于多音和噪声功率比 （NPR） 的 PathWave 信号生成，嵌入式 GUI 应用程序

N7642APPC 用于基于 IQ 的 AM、FM、相位调制、嵌入式 GUI 应用程序的 PathWave 信号生成

N7653APPC PathWave 自动通道响应校正和 S 参数去嵌入，嵌入式 GUI 应用程序

N7605AP0C 用于 3GPP MIMO 衰落（5GNR FR1、FR2 和 LTE）的 PathWave 信号生成，嵌入式应用

N7608APPC 用于自定义调制的 PathWave 信号生成，嵌入式 GUI 应用程序

N7614EMBC 用于功率放大器测试、波形回放的 Signal Studio

N7626EMBC Signal Studio for LTE V2X，波形回放

N7632EMBC 用于 NR V2X 的 PathWave 信号生成，波形回放

N7605APPC 用于自定义衰落的 PathWave 信号生成，嵌入式 GUI 应用程序

N7625APPC 用于 LTE/LTE-A TDD 的 PathWave 信号生成，嵌入式 GUI 应用程序

N7624APPC 用于 LTE/LTE-A/LTE-A Pro FDD 的 PathWave 信号生成，嵌入式 GUI 应用

N7620EMBC 用于脉冲构建、波形回放的 PathWave 信号生成

F9860400A Channel Studio TDL 建模工具

N7641APPC 用于航空电子设备、嵌入式 GUI 应用的 PathWave 信号生成

N7617APPC 用于 WLAN 嵌入式应用的 PathWave 信号生成

其他软件

N6171A MATLAB 软件

N7650B Signal Studio 波形许可证

辅料

Y1277B型 序列号大于 6348xxxx 的附加可移动固态硬盘 （SSD）

11900°C 适配器 2.4 mm 公头至 2.4 mm 母头

11900B型 适配器 2.4 mm 母头至 2.4 mm 母头

11904B 适配器 2.4 mm 母头至 2.92 mm 母头

11901B 适配器 2.4 mm 母头转 APC-3.5 母头

83059B 同轴适配器，3.5mm 母头-母头

83059C型 同轴适配器，3.5mm 公头-母头

Y1257A型 M9046A 机架式套件，带导轨

Y1167A型 用于 VXG、31.8、44 或 54 GHz 频率选项的通道绑定套件

Y1166A型 用于 VXG、6、8.5、14 或 20 GHz 频率选项的通道绑定套件

N5520C 1.85 mm 公头转 1.85 mm 母头适配器

N5520B 适配器 1.85 mm 母头至 1.85 mm 母头

Y1306A型 ODI 电缆套件

Y1276A型 M9484C 高级冷却垫片套件

Y1305A 多仪器同步电缆套件

Y1277A型 序列号小于 6348xxxx 的附加可移动固态硬盘 （SSD）

Y1308A型 AUX IO 分支电缆
