产品概述

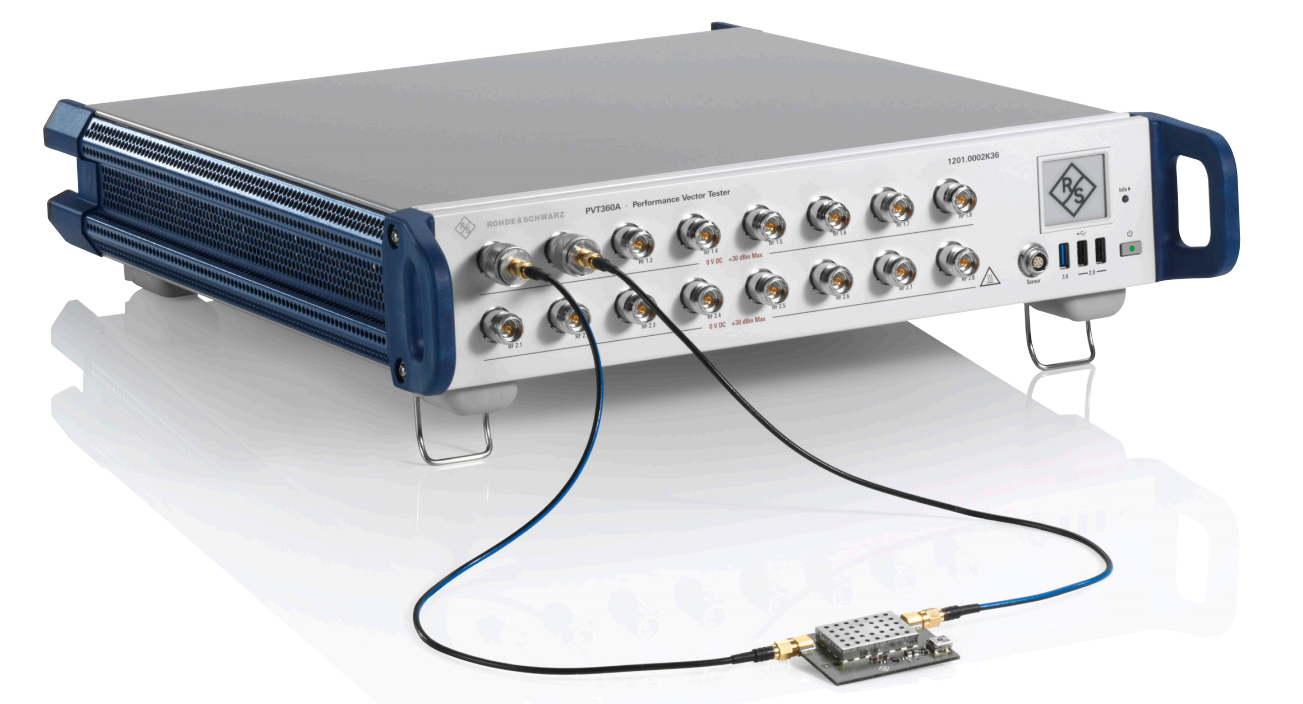

PVT360A 是一款高性能矢量测试仪，集成双 TRX 信道和双独立信号发生器与分析仪，支持 400 MHz 至 8 GHz 宽频范围（可扩展至 8.5 GHz），并提供高达 500 MHz 瞬时带宽。该设备可选配多端口或大功率（+20 dBm 输出）版本，满足多样化测试需求。其基于硬件加速的测试排序功能大幅提升测试效率，同时配备丰富的信号生成与分析软件，适用于射频器件、模块及系统的快速精准测试，是研发与生产的理想工具。

主要特点

提供两个 TRX 信道和两个独立的信号 发生器与分析仪

400 MHz 至 8 GHz 频率范围（8.5 GHz 过量程范围） 最高 500 MHz 带宽

提供多端口或大功率（+20 dBm 输出功率）选件

基于硬件加速的测试排序

丰富的信号生成和分析软件

特性和优点

经过优化以用于 FR1 基站、微小区和射频组件测试

PVT360A 是一款经过优化的 VSG/VSA 一体化矢量测试仪，可用于生产和表征应用的 FR1 基站、微小区和射频 组件测试。测试仪集成两个独立的信号发生器 和分析仪，能够快速进行并行测量。仪器体积小巧，性能高、灵活性好，支持最高 8 GHz 频率（8.5 GHz 过量程范围）、灵活的带宽配置和可选的第二个 TRX 信道。

激活码选件可扩展硬件

标配版 PVT360A 结合 R&S PVT-B106H 选件，集成的第一个 TRX 支持 400 MHz 至 6 GHz频率范围和250 MHz 带宽。仪器还提供装备齐全日经过充分校准的最高配置，最高配置包含所有必需功能，可以启用最高 8GHz频率范围(8.5 GHz 过量程范围)、500 MHz 带宽扩展和第二个 TRX。仪器可以随时调整以满足用户需求。

基于硬件加速的测试排序

执行多项测试时，速度非常重要。PVT360A 自动进行测试并加快硬件测试排序，能够快速执行测量。任意波形 (ARB)序列器支持直接从 RAM 中查询波形。集成式信号发生器和分析仪能够在发射和接收路径中无缝交互。

内部开关矩阵

(仅适用于多端口选件)

PVT360A 的开关矩阵可实现出色的灵活性和资源利用率，测试多个被测设备或多端口设备时，可以通过多个射频端口连接设备和 PVT360A，无需使用外部开关矩阵。可选的两个信号发生器均可以通过至多八个射频输出端口广播信号。信号分析路径可以分配至一个射频输入端口(共八个)。开关时间短，确保快速进行按序测量。

智能信道

(仅适用于多端口选件)

R&S PVT-K108 智能信道选件将 PVT360A 分成八个虚拟子仪器。包含信号发生器和分析仪的各个虚拟组合可以单独进行控制。发生器和分析仪硬件在虚拟仪器中实现共享，可以并行进行处理和计算，确保最大的利用率和速度。

支持手动和自动操作

PVT360A 的图形用户界面 (GUI) 清楚显示信号生成和分析设置，并可以通过 Web 界面或连接的显示器查看。PVT360A 还支持 SCPI以实现自动化，并通过 Pvthon 库轻松进行自动化测试。ARB 排序保证可以直接从RAM 访问 ARB 文件，无需等待文件加载。基于硬件的测试排序进一步提高了测试速度，实现出众的测量吞叶量。

全面的信号生成和分析

R&S WinlQSIM2 外部电脑软件支持根据多种蜂窝和无线连接标准配置和生成 ARB 信号。仪器提供多种符合通用、蜂窝和无线标准的测量功能，以便执行信号分析。信号分析应用针对所分析的信号提供关于物理层和射频性能的有用信息。内部 GUI或 R&S VSE 软件以图形方式展示结果。

基站和微小区测试

PVT360A的测量功能可以测试基站和微小区的物理层。测试仪提供最高8GHz的频率(8.5 GHz 过量程范围)和 500 MHz 的带宽，涵盖所有 FR1 频段。仪器根据最高 R17 标准生成和分析 LTE与 5G NR 信号，能够全面执行典型的基站发射机和接收机测试。

组件测试和详尽表征

信号生成和分析应用支持用户使用调制信号进行全面的组件测试。R&SWinIQSIM2和R&SVSE 软件可用于多种组件测试应用。仪器能够执行多种测试，包括放大器表征和符合不同无线标准的信号分析。测试仪具备满足严格测量要求的出色射频性能，能够执行深度被测设备测试，以便了解各种信号参数和性能情况。

增强生产中的测试

PVT360A 提供不同的方法进行并行测试和优化资源利用。智能信道功能结合两个八端口开关矩阵(多端口仪器)/两个双端口开关矩阵(大功率仪器)，将 PVT360A分成共享信号生成硬件资源的虚拟子仪器。这样可以为两个 TRX 测试并行执行测量;如果连接了更多的被测设备或端口，可以自动调度资源，从而并行运行测试。
