产品概述

RSA306B 使用您的电脑和泰克 SignalVu-PC™ RF 信号分析软件，针对 9 kHz 至 6.2 GHz 信号提供实时频谱分析、流式捕获和深度信号分析功能，而且其价格实惠，携带方便，特别适合现场、工厂或科研应用。

主要性能指标

9 kHz 至 6.2 GHz 频率范围，满足各种分析需求

+20 dBm 至 -160 dBm 测量范围

满足 Mil-Std 28800 Class 2 环境、冲击和振动规范，适用于严酷的工作条件

在整个 6.2 GHz 频宽中快速扫描（每秒 2 次），迅速检出未知信号

40 MHz 采集带宽支持按照现代标准执行宽带矢量分析

以 100% 截获概率捕获持续时间短至 15 μs 的信号

主要特点

使用随附的泰克 SignalVu-PC™ 软件，获得全面的频谱分析功能

17 种频谱和信号分析测量显示，可支持几十种测量类型

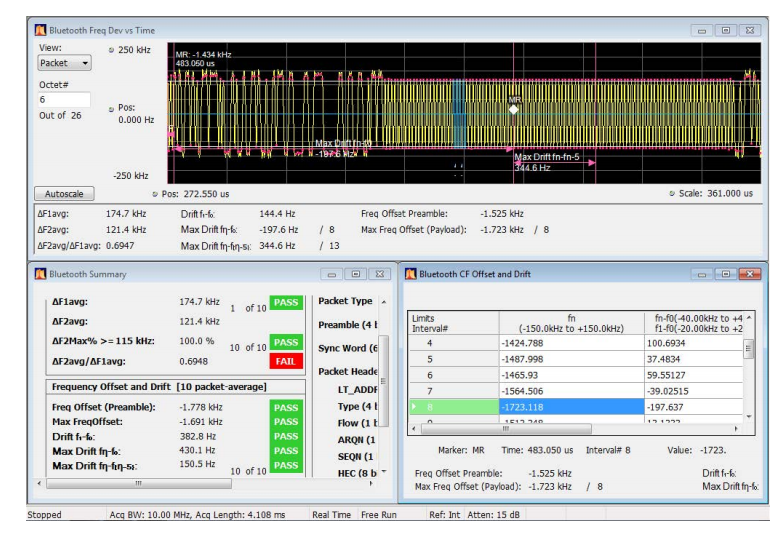

选项丰富：绘图，调制分析，WLAN、LTE 和蓝牙标准支持，脉冲测量，播放录制的文件，信号勘测以及频率/相位稳定

EMC/EMI 预认证和故障排除 - CISPR 检波器、预定义标准、限制线、轻松设置附件、环境捕获、故障分析和报告生成

DataVu-PC 软件能够在可变带宽中实现多台记录

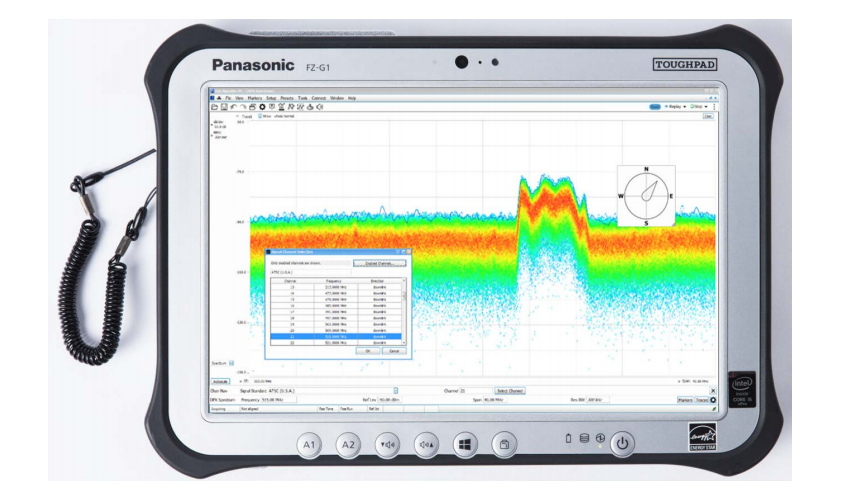

实时频谱/频谱图显示，充分缩短了查找瞬态信号和干扰的时间

标配应用程序编程接口 (API)，适用于 Microsoft Windows 和 Linux 环境

MATLAB 仪器驱动程序，用于“仪器控制工具箱”

流式捕获技术记录长期事件

应用

学术/教育

工厂或现场维护、安装和维修

高价值设计和制造

干扰搜寻

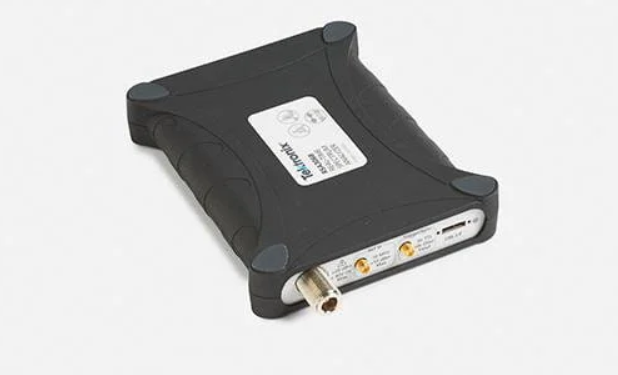

RSA306B：一种全新的仪器类别

RSA306B 提供全功能频谱分析和深度信号分析功能，其价格是任何以前的产品无法比肩的。通过采用最新的商用接口及可用计算能力，RSA306B 使信号采集与测量分离开来，明显降低了仪器硬件的成本。数据分析、存储和重新播放都在个人电脑、平板电脑或笔记本电脑上进行。从信号采集硬件中单独管理 PC，可以简便地升级计算机，最大限度地减少 IT 管理问题。

RSA306B-SMA：用于射频传感器应用

RSA306B-SMA 是 RSA306B USB 频谱分析仪的衍生产品，具有以下面向客户的增强功能，可方便地集成到定制系统和机箱中：

Type-SMA RF 输入连接器取代了 Type-N 连接器

可选不带保护盒（无外壳）

可选配定制安装件 (MKIT)，用于在定制外壳中安装无外壳机箱。

SignalVu-PC™ 软件和API，支持深入分析和快速编程交互

RSA306B 搭载了 SignalVu-PC，这一强大的程序是泰克高性能信号分析仪的基础。SignalVu-PC 提供了以前高性价比解决方案所不具备的深入分析功能。DPX 频谱/频谱图的实时处理在电脑中进行，进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择 SignalVu-PC 编程接口，也可以使用随附的应用程序编程接口 (API)，后者提供了一套适用于 Windows 和 Linux 系统的丰富命令和测量功能。另外还为 API 提供了 MATLAB 驱动程序，可以与 MATLAB 和“仪器控制工具箱”一起使用。

DataVu-PC 多仪器记录和分析软件，支持大型记录

DataVu-PC 软件可以使用独立设置同时控制两台频谱分析仪。您可以监测宽频宽，同时在仪器范围内任何频率上以最高 40 MHz 带宽记录数据。一旦记录完毕， DataVu-PC 可以根据幅度和频率模板特点查找和标记关注的信号，而不需要手动检查长记录。在最多 2,000,000 个脉冲上提供脉冲测量。

SignalVu-PC 基本版中包含的测量功能

免费 SignalVu-PC 程序的基本功能不可小觑。下表概括了 SignalVu-PC 免费软件中包含的测量功能。
