一、产品概述

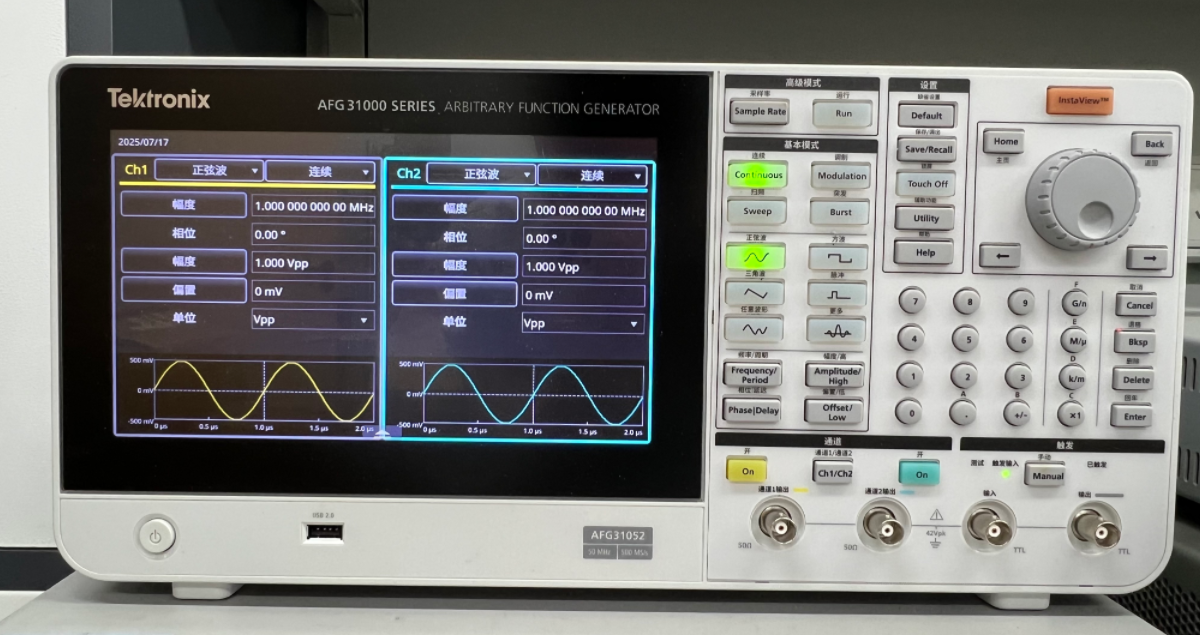

泰克（Tektronix）AFG31000系列是一款高性能任意函数发生器，专为需要高精度、高灵活性、低抖动和高信号保真度的应用而设计。该系列适用于通信、半导体、航空航天、医疗和科研等领域，能够生成复杂调制信号、高速脉冲、低噪声模拟波形等，满足最严苛的测试需求。

二、产品介绍

1.主要性能指标

单或双通道型号

输出幅度范围 1mVP-P~10VP-P至50Ω 负载

基本(AFG)模式:

带宽：25 MHZ,50MHz,100MHz,150MHz,或 250MHz正弦波形

采样率：250 MSa/s,1GSa/s或2GSa/s

垂直分辨率：14 位（14-bit））

内置波形包括正弦、方波、锯齿波、脉冲、噪声和其他常用波形

扫描、突发和调制模式(AM,FM,PM,FSK和 PWM)

高级(序列)模式:

连续模式(选配序列模式、已触发模式和选通模式)

存储深度：每条通道上 16Mpts 任意波形内存(128Mpts 选配)

序列模式下最多 256 步，支持循环、跳转和等待事件

可变采样时钟 1uSa/s~2GSa/s

三、典型应用场景

1.通信与雷达测试

5G/6G、毫米波信号生成

雷达脉冲调制（Chirp、BPSK、QAM）

卫星通信、光通信测试

2.半导体与功率电子

高速数字信号仿真（PCIe、USB、DDR）

电源噪声模拟（PWM、DC-DC转换器测试）

3.医疗与科研

MRI梯度线圈驱动信号

量子计算控制波形

激光调制与光电测试

4.汽车电子

CAN/LIN总线信号模拟

车载雷达（77 GHz FMCW信号生成）

电池管理系统（BMS）测试

四、用户界面与连接性

1.直观操作

9英寸触摸屏，支持拖拽式波形编辑。

内置数学运算（公式编辑器），可生成复杂调制信号。

快速波形切换（<5 µs），提高测试效率。

2.远程控制与自动化

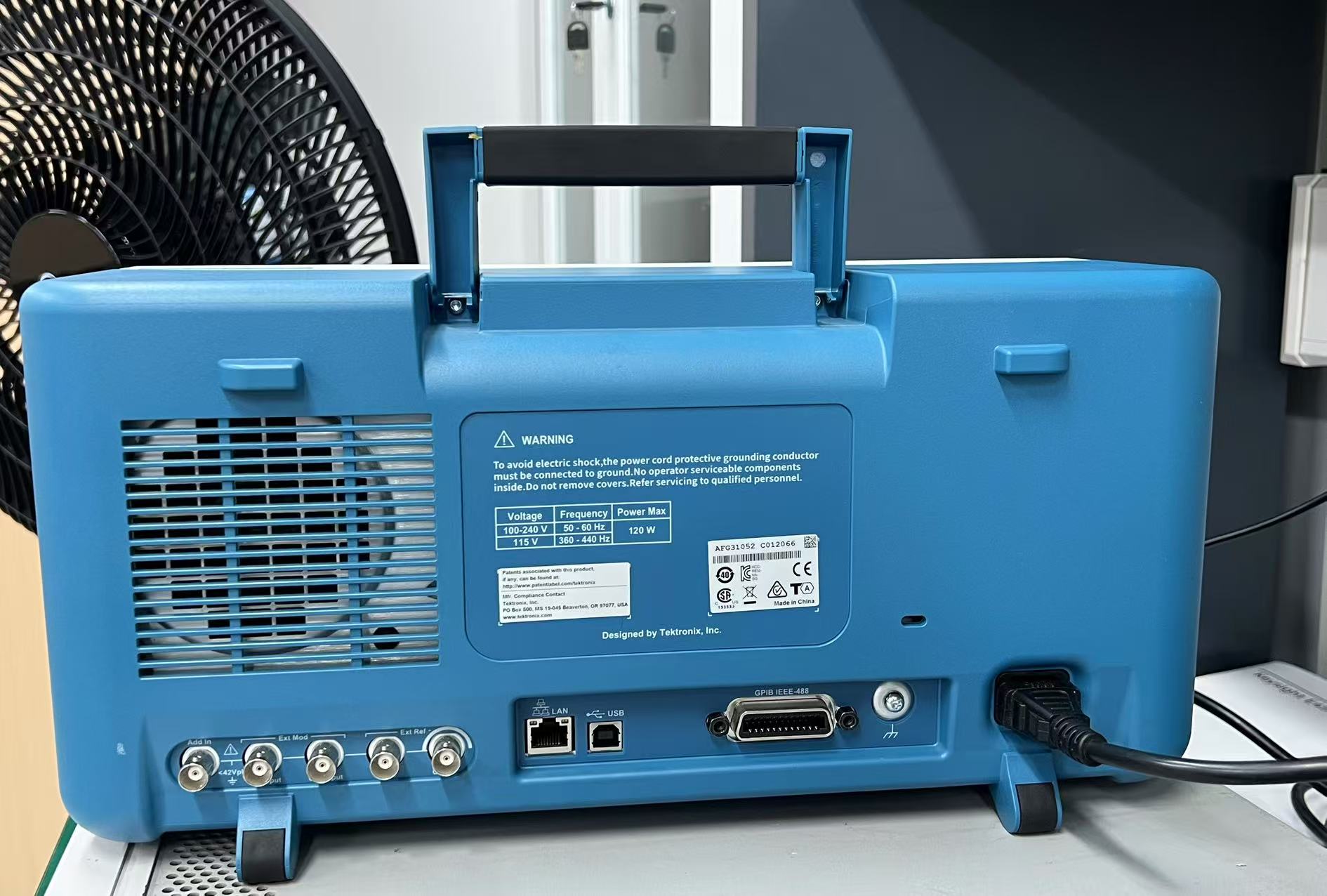

标准接口：USB、LAN（LXI）、GPIB（可选）。

支持SCPI命令，兼容LabVIEW、Python、MATLAB等开发环境。

与泰克示波器（如MSO6B）联动，实现闭环测试。

3.可选配件与扩展

高稳定性参考时钟（选件）：提高频率精度（<1 ppb）。

高级调制工具包：支持QAM、OFDM等复杂调制。

外部触发模块：用于多设备同步测试。

五、产品优势总结

超高带宽（500 MHz）与采样率（5 GS/s），满足高频应用需求。

超低抖动（<200 fs），适用于精密时序测试。

大存储深度（64 Mpts），支持长周期复杂波形。

双通道同步（AFG31052），适合MIMO和差分信号测试。

直观触摸屏+远程控制，兼顾灵活性和自动化。
