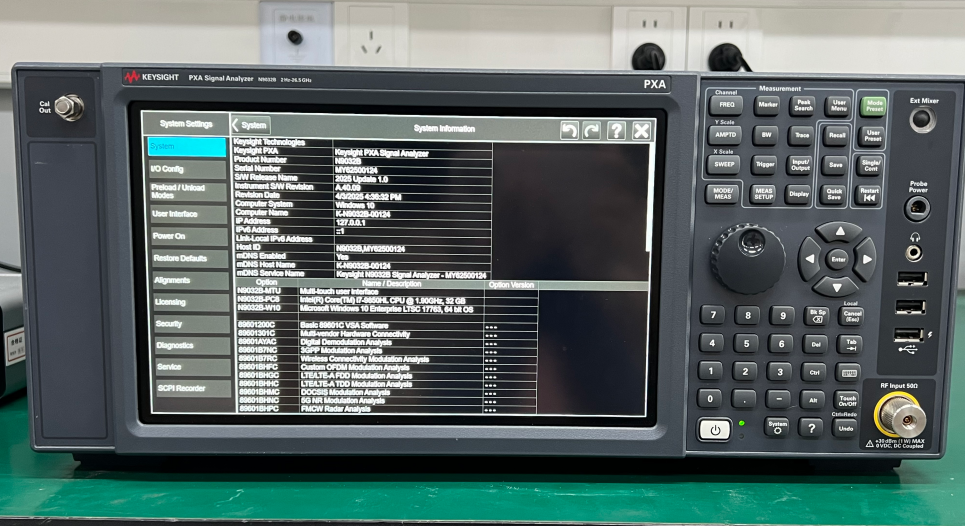

一、产品概述

Keysight N9032B是德科技PXA系列信号分析仪的代表型号，专为 demanding 射频（RF）与微波信号分析设计。凭借业界领先的相位噪声、动态范围和测量精度，成为航空航天、国防、无线通信及研发领域的首选工具。

Keysight PXA系列凭借硬件可靠性（MTBF >10,000小时）和全球校准网络，确保长期测量一致性。N9032B更以灵活的选件策略降低总拥有成本（TCO），是高端研发与产线测试的理想投资。

二、产品介绍

1.超宽频率范围与卓越性能

频率范围：标准配置2 Hz - 55 GHz

相位噪声：-136 dBc/Hz

动态范围：> 90 dB（1 GHz RBW=1 Hz）

分析带宽：2 GHz分析带宽

2.多制式信号分析能力

预装X系列测量应用程序，支持5G NR、Wi-Fi 6/6E、蓝牙、卫星通信（DVB-S2/X）、雷达脉冲分析等。

实时频谱分析（RTSA）：100%侦听概率，捕获瞬态信号（如跳频、突发干扰）。

3.硬件加速与高效处理

多核处理器+FPGA架构：显著提升FFT速度，扫描时间比传统仪器快50%。

EMI诊断套件：符合CISPR 16-1-1标准，一键预兼容测试。

4.模块化扩展性

可选配相位噪声、噪声系数、VSA矢量分析等选件，适应未来需求升级。

支持多仪器同步（如与MXG信号发生器联动），构建自动化测试系统。

三、典型应用场景

5G/6G研发：毫米波信号调制质量（EVM）、信道带宽验证。

国防电子：雷达脉冲参数（PW、PRF）、电子战（EW）信号特征提取。

卫星通信：谐波失真、交调失真（TOI）测量。

物联网设备认证：符合FCC/CE标准的辐射杂散测试。

四、用户界面与集成

触摸屏操作：10.1英寸电容屏，支持手势缩放。

远程控制：SCPI命令兼容，支持LabVIEW、MATLAB、Python二次开发。

数据导出：一键生成PDF/CSV报告，符合ISO 17025校准追溯要求。

频率选项
编号 N9032B-508 频率范围，2 Hz 至 8.4 GHz
编号 N9032B-513 频率范围，2 Hz 至 13.6 GHz
编号 N9032B-526 频率范围，2 Hz 至 26.5 GHz
型号 N9032B-544 频率范围，2 Hz 至 44 GHz
编号 N9032B-550 频率范围，2 Hz 至 50 GHz
编号 N9032B-555 频率范围，2 Hz 至 55 GHz
前置放大器选项
编号 N9032B-P08 前置放大器，8.4 GHz
N9032B-P13型 前置放大器，13.6 GHz
N9032B-P26 前置放大器，26.5 GHz
编号 N9032B-P44 前置放大器，44 GHz
编号 N9032B-P50 前置放大器，50 GHz
N9032B-P4L 前置放大器，44 GHz，基本
N9032B-P5L 前置放大器，50 GHz，基本
编号 N9032B-P55 前置放大器，55 GHz
N9032B-P5N 前置放大器，55 GHz，基本
带宽选项
型号 N9032B-R15 分析带宽，1.5 GHz
型号 N9032B-R20 分析带宽，2 GHz
型号 N9032B-R10 分析带宽，1 GHz
性能选项
N9032B-EA3 电子衰减器，3.6 GHz
N9032B-LNP 低噪声路径
N9032B-ST1 ODI 流媒体 1GHz
N9032B-ST2型 ODI 流媒体 2GHz
N9032B-FBP 全旁路路径
校准选项
N9032B-英国6 带有测试数据的商业校准证书
连接器选项
N9032B-ALV 辅助日志视频输出
型号 N9032B-C35 射频输入，3.5 mm，公头
编号 N9032B-CR3 连接器后部，第二个 IF 输出
N9032B-CRP 连接器后部，可编程中频输出
N9032B-YAV 屏幕视频、日志视频和线性视频
外部混合
N9032B-EXM 外部混合
安全性 - PC 功能
N9032B-SF1 安全功能，不包括启动程序
N9032B-SF2型 安全功能，禁止保存结果
N9032B-SF3型 安全功能，安全 RAM 磁盘启动
N9032B-SS3型 用于 PCA 的附加 M.2 NVMe SSD，Win10
型号 N9032B-SS7 额外的 M.2 NVMe SSD，Win11，用于 PCA/PCB
源连接
N9032B-电调 外部源代码控制
辅料
CV1117A 盖板，前面板，幻影灰，用于 4U X 系列信号分析仪
订阅应用软件
N6141EM0E EMI测量应用
N9061EM0E 远程语言兼容性测量应用
N9062EM0E SCPI 语言兼容性测量应用程序
N9063EM0E 模拟解调测量应用
N9067EM0E 脉冲分析测量应用
N9068EM0E 相位噪声测量应用
N9069EM0E 噪声系数测量应用
N9071EM0E GSM/EDGE/Evo 测量应用
N9073EM0E W-CDMA/HSPA+ 测量应用
N9077EM0E WLAN 802.11a/b/g/j/p/n/af/ah 测量应用
N9077EM1E WLAN 802.11ac/ax 测量应用
N9080EM0E LTE 和 LTE-Advanced FDD 测量应用
N9080EM3E NB-IoT 和 eMTC FDD 测量应用
N9082EM0E LTE 和 LTE-Advanced TDD 测量应用
N9084EM0E 短距离通信和物联网测量应用
N9085EM0E 5G NR测量应用
N6171A MATLAB 软件
N9054EM0E 矢量调制分析数字解调测量应用
N9054EM1E 矢量调制分析定制 OFDM 应用程序
N9081EM0E 蓝牙 （TM） 测量应用
N9080EM4E LTE V2X 测量应用
N9072EM0E CDMA2000 测量应用程序，仅远程控制
N9076EM0E 1xEV-DO 测量应用程序，仅远程控制
N9079EM0E TD-Scdma/HSPA 测量应用，仅远程控制
89601301C 多供应商硬件连接
89601AYAC型 数字解调分析
89601B7NC型 3G调制分析
89601200C 先进的矢量信号分析，包罗万象，无频率、带宽限制，多达 64 个通道
N90EMEDPB 增强显示包
N90EMEMCB 基本 EMC 功能
89601B7RC 无线连接调制分析
89601BHFC 自定义 OFDM 调制分析
N90EMTDSB 时域扫描
89601BHGC公司 LTE/LTE-A FDD调制分析
89601BHHC公司 LTE/LTE-A TDD调制分析
89601BHNC 89601BHNC 5G NR/5G-高级调制分析
89601BHPC型 FMCW 雷达分析
N90EMFP2B 快速电源
89601BHQC公司 脉搏分析
89601BHTC公司 物联网调制分析
89601BHXC型 高通量 WLAN 调制分析
N90EMPSMB Power Suite 测量应用程序
N9055EM0E 功率放大器测量应用
N9056EM0E 群延迟测量应用的信道质量
89601PSMC Power Suite 测量
N9032RTBB 实时分析，高达 1 GHz 带宽，最佳检测
N9077EM2E WLAN 802.11be/bn 测量应用
N9032RTEB 实时分析，高达 2 GHz 带宽，基本检测
N9032RTAB 实时分析，高达 1 GHz 带宽，基本检测
N9032RTFB 实时分析，高达 2 GHz 带宽，最佳检测
N9085EM4E NR V2X 测量应用
N9056PC1E 噪声功率比测量应用的通道质量， PC 许可证， PC 许可证
N9077EM3E WLAN 802.11ac/ax 测量应用，有限
89601QAMC WLAN 4096QAM调制
89601BVXC 高通量 WLAN 调制分析，有限
N90EMQAMB WLAN 4096QAM调制
N9077EM4E WLAN 802.11be 测量应用，有限
89601202C 标准矢量信号分析高达 55 GHz 中心频率、2.16 GHz 带宽和 4 个通道支持
N9092EM0E 航空电子测量应用
89601BHMC DOCSIS调制分析
