• N9030B PXA信号分析仪,2Hz~50GHz
    产品品牌:是德(Keysight)

    产品型号: N9030B

    产品状况: 95成新

    联系电话:150-5142-1838 (微信同号)

    客服QQ: 406776443
产品介绍
资料下载
相关产品

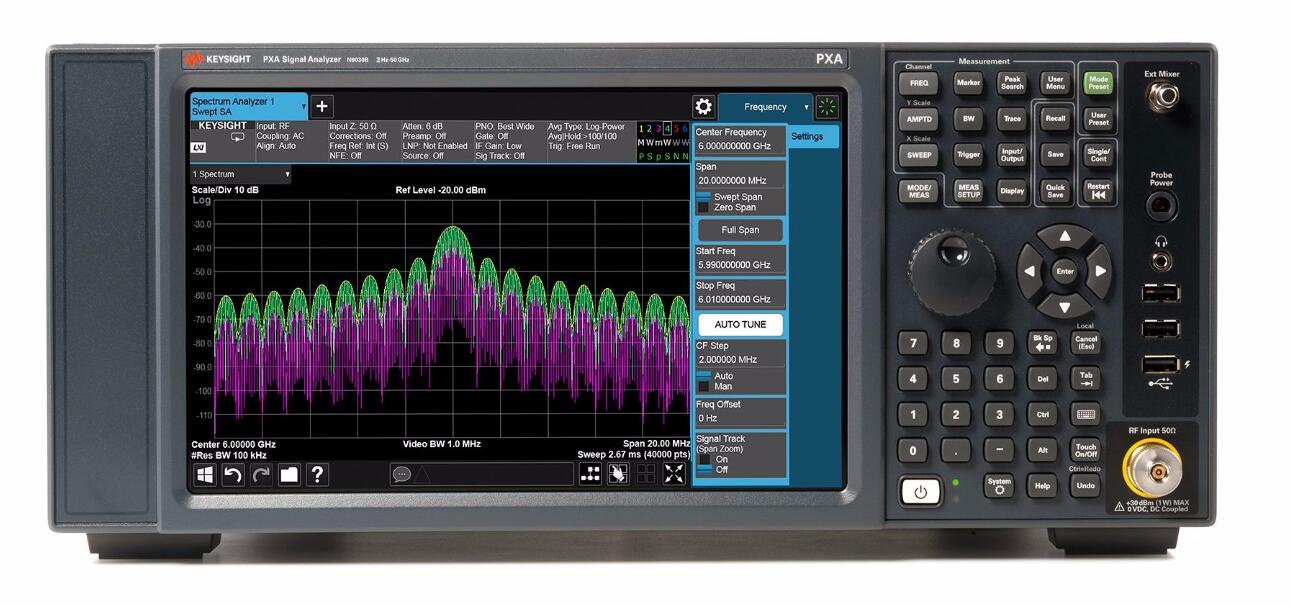

N9030B PXA 信号分析仪

主要特性与功能:

利用领先的信号分析工具,应对基本的信号表征

借助可选的内置跟踪发生器,可以执行经济高效的激励响应测量

X 系列测量应用软件添加重要功能

可以在研发和微波教育实验室中与培训套件结合使用,通过实践加深对理论知识的理解。

主要技术指标:

频率:无2HZ~50GHZ

频率选件:3, 8.4, 13.6, 26.5,43,44,50 GHz  使用混频器时可达1.1THZ

最大分析带宽:510 MHz

带宽选件:25 MHz(标配),40 ,85,160,225,510MHZ

最大实时带宽:510MHZ

实时带宽选件:85,160,225,510MHZ

1 GHz 时的 DANL;-174 dBm

1 GHz 时,10 kHz 频偏处的相位噪声:-136 dBc/Hz

1 GHz 时,30 kHz 频偏处的相位噪声;-136 dBc/Hz

1 GHz 时,1 MHz 频偏处的相位噪声;-146 dBc/Hz

总体幅度精度:±0.19 dB

三阶截获(TOI),1 GHz 时:+22 dBm

1 GHz 时的最大三阶动态范围:118 dB

应用——通用:

89600 VSA 软件 、模拟解调 、噪声系数 、相位噪声 、脉冲 、激励响应 、MATLAB、矢量调制分析

应用——蜂窝:

GSM/EDGE LTE/LTE-Advanced NB-IoT W-CDMA/HSPA/HSPA+

应用——无线连通性:

Bluetooth (BR/EDR/LE4.2/5.0) Short Range  Communications (ZigBee, Z-Wave) WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

 应用——数字视频:无

 性能水平:◆◆◇◇◇◇

 标准衰减器衰减范围:70 dB

 标准衰减器步进;2 dB

 100% 截获概率的最短信号持续时间:3.57us

 信掩比 > 60 dB 时的可检测信号持续时间:3.3ns

 无杂散动态范围:75dBc

 多域带宽;255MHZ

 显示视图:密度、频谱图、密度频谱图、PVT(功率随时间的变化)频谱

 触发:电平 、射频猝发 、线路 、外置 、周期

 使用频率模板触发的应用软件:无

 2 GHz 时的 DANL,不配备前置放大器:-1505dBm/Hz

 10 GHz 时的 DANL,不配备前置放大器:-157 dBm/Hz

基本选件

 频率范围:

N9030B-503    2HZ~3GHZ

N9030B-508    2HZ~8.4GHZ

N9030B-513    2HZ~13.6GHZ

N9030B-526    2HZ~26.5GHZ

N9030B-532    2HZ~32GHZ

N9030B-544    2HZ~44GHZ

N9030B-550    2HZ~50GHZ



前置放大器:

N9030B-P03    3GHZ

N9030B-P08    8.4GHZ

N9030B-P13    13.6GHZ

N9030B-P26    26.5GHZ

N9030B-P32    32GHZ

N9030B-P44    44GHZ

N9030B-P50    50GHZ



分析带宽:

N9030B-B25    25MHZ(标配机)

N9030B-B40    40MHZ

N9030B-B85    85MHZ

N9030B-B1X    160MHZ

N9030B-B2X    225MHZ

N9030B-B5X    510MHZ



性能选项:

N9030B-LNP    低噪声路径

N9030B-RTS    实时宽带I/O数据流

N9030B-EPO    增强的相位噪声

N9030B-DUA    双工RTSA

N9030B-FT2    屏蔽触发器频率

N9030B-FT1    基本检测许可证

N9030B-RBE    分辨率带宽扩展

N9030B-DP2    2GB捕获存储器

N9030B-EA3    3.6GHZ电子衰减器

N9030B-FP2    快速功率,高达40MHZ带宽

N9030B-MPB    微波预选旁路

N9030B-TDS    时域扫描

N9030B-NF2    地板噪声扩展

N9030B-FSA    精细分辨率步进衰减器

N9030B-EDP    增强型显示装置

N9030B-PFR    精密频率基准

N9030B-CR3    中频输出连接器

N9030B-EMC    基本电磁兼容功能

N9030B-BBA    I/O基带输入

N9030B-RT1    最大可用BW、基本检测许可的实时分析



应用软件:

N9063C        模拟解调测量应用软件,多点触控应用界面

N9067C        脉冲测量应用软件,多点触控应用界面

N9068C        相位噪声测量应用软件,多点触控应用界面

N9069C        噪声系数测量应用软件,多点触控应用界面

N9071C        GSM/EDGE/EVO 测量应用软件,多点触控应用界面

N9073C        W-CMMA/HSPA/HSPA+测量应用软件,多点触控应用界面

N9077C        802.11a/b/g/j/p/n/ac/af/ah/ax测量应用软件

N9080C        LTE/LTE-Advanced FDD测量应用软件

N9082C        LTE/LTE-Advanced TDD测量应用软件

N9084C        短程通信测量应用软件

N9081C        蓝牙测量应用软件

N6141C        EMI测量应用软件

N9054C        VMA矢量调制分析应用软件
